SPI驱动开发

参考资料：

<u>https://mi.feishu.cn/wiki/OwgawrsVbiagCCkRo6EcpCu0nMg?fromScene=spaceOverview</u>

SPI驱动子系统框架

从硬件的角度看，主控芯片通过SPI控制器去访问SPI设备：

SPI控制器负责SPI传输，它并不了解传输的数据含义：它只提供传输能力
我们需要阅读SPI设备手册，才能知道所收发的数据的含义

从应用程序角度看：

SPI控制器驱动程序提供了传输能力
APP可以直接通过SPI控制器驱动程序来读写SPI设备，这时编写APP的人需要阅读芯片手册
APP可以通过SPI设备驱动程序来读写SPI设备，编写设备驱动程序的人需要阅读芯片手册，他编写的驱动程序可以让APP开发人员更轻松地使用SPI设备

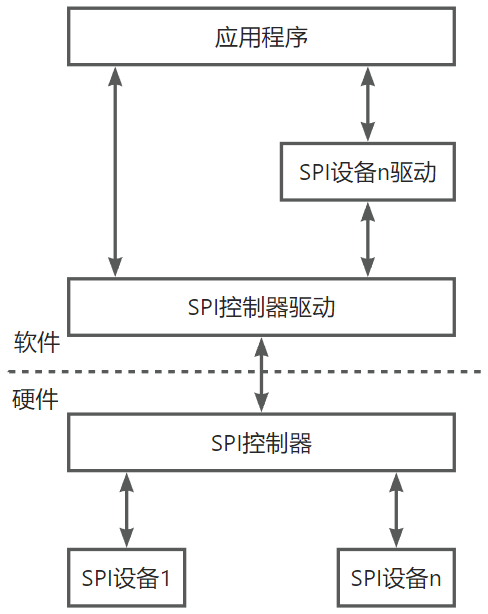

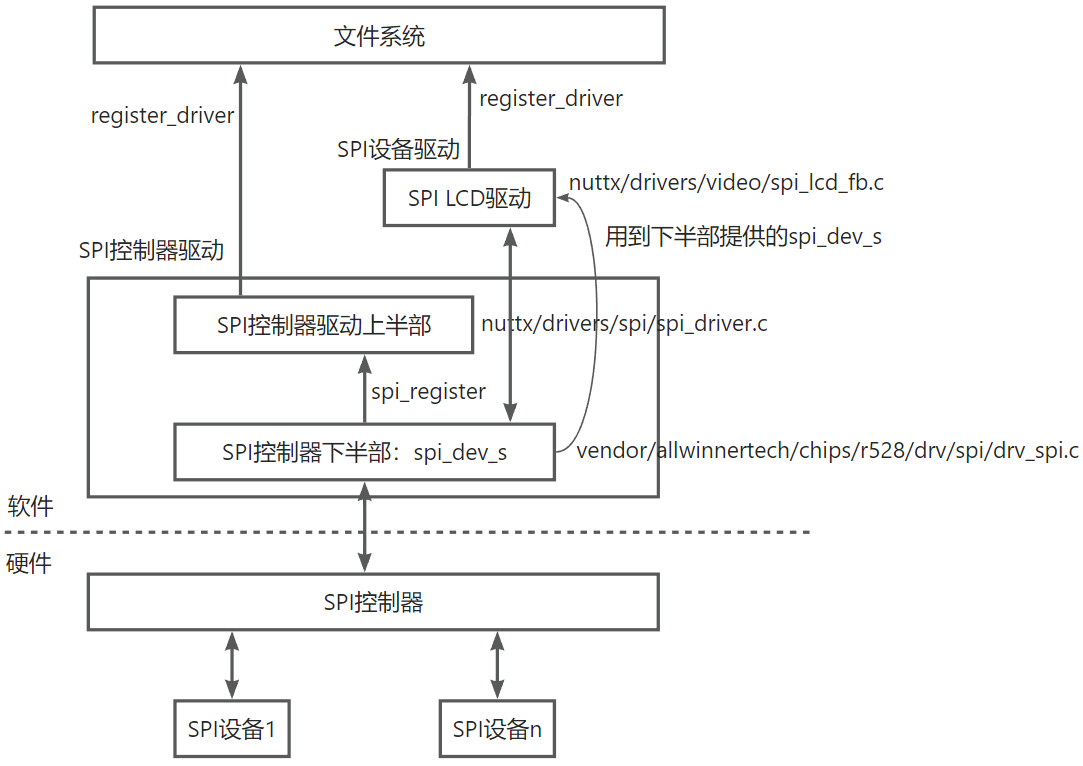

在上图中，APP可以通过SPI控制器驱动访问SPI设备1、SPI设备n；也可以通过SPI设备n的驱动程序来访问设备n。

从驱动程序的角度看，SPI控制器驱动程序分为上半部、下半部，上半部把接口固定下来并实现通用的代码；下半部是硬件相关的代码。SPI设备驱动程序也可以分为上半部、下半部。下图的SPI设备以spi lcd为例。

SPI控制器驱动上半部

下半部核心结构体

分析：nuttx/drivers/spi/spi_driver.c

我们从上往下分析更容易：从APP角度看问题可以不执着于底层硬件的操作细节。但是对于SPI控制器驱动的下半部，需要先有个大概认识，这有助于看懂上半部的代码。

从SPI硬件的连线图可知，一个SPI控制器上面可以连接多个SPI设备。那么在进行SPI传输时就必须明确这几点：

访问哪个设备？每个SPI设备都有自己独一的片选引脚，在访问这个SPI设备前，要先“选中”它
传输频率等参数设置
SPI传输时，必定是发送多少个字节就能接收到多少个字节

上述信息使用这2个结构体来描述：

spi_sequence_s：被用来描述SPI“传输序列”，里面有SPI设备编号、频率、SPI模式等信息，含有一个“spi_trans_s”指针
spi_trans_s：它表示一个“SPI传输”，里面含有“txbuffer”、“rxbuffer”、数据长度

/* 此结构体描述由 spi_transfer() 处理的单个SPI事务 */

struct spi_trans_s

{

/* 此事务独有的SPI属性 */

bool deselect; /\* 传输完成后取消选中（从设备） \*/

#ifdef CONFIG_SPI_CMDDATA

bool cmd; /\* true=命令传输；false=数据传输 \*/

#endif

#ifdef CONFIG_SPI_HWFEATURES

spi_hwfeatures_t hwfeat; /* 此传输中要启用的硬件特性 */

#endif

useconds_t delay; /* 传输后的微秒级延迟 */

/* 以下描述单次数据传输的信息 */

size_t nwords; /\* 传输的字数量 \*/

FAR const void *txbuffer; /* 发送（TX）传输的源缓冲区 */

FAR void *rxbuffer; /* 接收（RX）传输的目标缓冲区 */

};

/* 此结构体描述由 spi_transfer 处理的一系列SPI事务

* 使用示例：

* struct spi_trans_s mytrans\[5\];

* struct spi_sequence_s myseq;

* ...

* myseq.ntrans = 5;

* myseq.trans = mytrans;

* ...

* int ret = spi_transfer(spi, myseq);

* ...

struct spi_sequence_s

{

/* 整个传输过程中保持不变的属性 */

uint32_t dev; /* 参见枚举 spi_devtype_e（设备类型） */

uint8_t mode; /* 参见枚举 spi_mode_e（SPI模式） */

uint8_t nbits; /* 数据位数 */

uint8_t ntrans; /* 事务数量 */

uint32_t frequency; /* SPI通信频率（赫兹） */

#ifdef CONFIG_SPI_DELAY_CONTROL

uint32_t a; /* setdelay() 函数的参数 */

uint32_t b;

uint32_t c;

uint32_t i;

#endif

/* 指向要执行的传输事务列表的指针 */

FAR struct spi_trans_s \*trans;

};

上面2个结构体可以用来表示要传输的“消息”，谁实现这些消息的传输呢？使用“spi_dev_s”结构体来表示“SPI控制器的下半部”，也就是硬件操作的代码：

struct spi_dev_s

{

const struct spi_ops_s \*ops;

};

里面的“struct spi_ops_s”是核心，它有2类函数指针：

参数设置：setfrequency/setmode/setbits等
传输相关：select、exchange或sndblock/recvblock
其他函数

struct spi_ops_s

{

int (\*lock)(struct spi_dev_s \*dev, bool lock);

void (\*select)(struct spi_dev_s \*dev, uint32_t devid,

bool selected);

uint32_t (*setfrequency)(struct spi_dev_s *dev,

uint32_t frequency);

#ifdef CONFIG_SPI_CS_DELAY_CONTROL

int (\*setdelay)(struct spi_dev_s \*dev, uint32_t a,

uint32_t b, uint32_t c);

#endif

void (\*setmode)(struct spi_dev_s \*dev, enum spi_mode_e mode);

void (\*setbits)(struct spi_dev_s \*dev, int nbits);

#ifdef CONFIG_SPI_HWFEATURES

int (\*hwfeatures)(struct spi_dev_s \*dev,

spi_hwfeatures_t features);

#endif

uint8_t (\*status)(struct spi_dev_s \*dev, uint32_t devid);

#ifdef CONFIG_SPI_CMDDATA

int (\*cmddata)(struct spi_dev_s \*dev, uint32_t devid,

bool cmd);

#endif

uint32_t (\*send)(struct spi_dev_s \*dev, uint32_t wd);

#ifdef CONFIG_SPI_EXCHANGE

void (\*exchange)(struct spi_dev_s \*dev,

const void \*txbuffer, void \*rxbuffer,

size_t nwords);

#else

void (\*sndblock)(struct spi_dev_s \*dev,

const void \*buffer, size_t nwords);

void (\*recvblock)(struct spi_dev_s \*dev, void \*buffer,

size_t nwords);

#endif

#ifdef CONFIG_SPI_TRIGGER

int (\*trigger)(struct spi_dev_s \*dev);

#endif

int (\*registercallback)(struct spi_dev_s \*dev,

spi_mediachange_t callback, void \*arg);

};

所以，只要得到“spi_dev_s”结构体，就有了SPI传输能力；就可以用它里面的“ops->exchange”指针来传输“spi_sequence_s”，而“spi_sequence_s”里含有一个或多个“spi_trans_s”。

上半部源码分析

每个SPI控制器注册的设备节点为“/dev/spi0”、“/dev/spi1”等。

源码为“nuttx/drivers/spi/spi_driver.c”，向下提供“spi_register函数；向上提供“static const struct file_operations g_spidrvr_fops”标准接口。

关键代码如下：

int spi_register(FAR struct spi_dev_s \*spi, int bus)

{

FAR struct spi_driver_s \*priv;

/* 省略 */

priv = kmm_zalloc(sizeof(struct spi_driver_s));

if (priv)

{

priv-\>spi = spi;

/* 省略 */

ret = register_driver(devname, &g_spidrvr_fops, 0666, priv);

/* 省略 */

g_spidrvr_fops结构体中，只有ioctl有意义，其他函数都是空函数，代码如下：

static const struct file_operations g_spidrvr_fops =

{

#ifndef CONFIG_DISABLE_PSEUDOFS_OPERATIONS

spidrvr_open, /* open */

spidrvr_close, /* close */

#else

NULL, /* open */

NULL, /* close */

#endif

spidrvr_read, /* read */

spidrvr_write, /* write */

NULL, /* seek */

spidrvr_ioctl, /* ioctl */

NULL, /* mmap */

NULL, /* truncate */

NULL, /* poll */

NULL, /* readv */

NULL /* writev */

#ifndef CONFIG_DISABLE_PSEUDOFS_OPERATIONS

, spidrvr_unlink /* unlink */

#endif

};

核心是spidrvr_ioctl，APP调用它来进行SPI数据传输：

static int spidrvr_ioctl(FAR struct file \*filep, int cmd, unsigned long arg)

{

switch (cmd)

{

case SPIIOC_TRANSFER:

{

seq = (FAR struct spi_sequence_s \*)((uintptr_t)arg);

ret = spi_transfer(priv-\>spi, seq);

}

其中的spi_transfer函数将调用SPI控制器驱动程序的下半部进行SPI设置、SPI传输。

APP接口与工具

openvel有SPI工具：apps/system/spi/spi_main.c，可以分析它掌握APP接口。

从上小节是可以知道，北向接口（APP使用的接口）为“ioctl”。核心是ioctl，使用示例可以参考“apps/system/spi/spi_exch.c”：

seq.dev = SPIDEV_ID(spitool-\>devtype, spitool-\>csn);

seq.mode = spitool-\>mode;

seq.nbits = spitool-\>width;

seq.frequency = spitool-\>freq;

seq.ntrans = 1;

seq.trans = &trans;

#ifdef CONFIG_SPI_DELAY_CONTROL

seq.a = 0;

seq.b = 0;

seq.i = 0;

seq.c = 0;

#endif

trans.deselect = true;

#ifdef CONFIG_SPI_CMDDATA

trans.cmd = spitool-\>command;

#endif

trans.delay = spitool-\>udelay;

trans.nwords = spitool-\>count;

trans.txbuffer = txdata;

trans.rxbuffer = rxdata;

#ifdef CONFIG_SPI_HWFEATURES

trans.hwfeat = 0;

#endif

ret = spidev_transfer(fd, &seq);

// 调用

ioctl(fd, SPIIOC_TRANSFER, (unsigned long)((uintptr_t)seq));

上述代码的核心是“ioctl(fd, SPIIOC_TRANSFER, (unsigned long)((uintptr_t)seq));”，所以使用步骤为：

① 构造“struct spi_sequence_s”结构体，在里面填充“哪个SPI设备”、SPI参数，它还有一个“struct spi_trans_s”数组

② 构造一个或多个“struct spi_trans_s”结构体，每个结构体表示一个SPI传输

③ 调用ioctl

ioctl所用结构体如下：

/* 此结构体描述由 spi_transfer() 处理的单个SPI事务 */

struct spi_trans_s

{

/* 此事务独有的SPI属性 */

bool deselect; /\* 传输完成后取消选中（从设备） \*/

#ifdef CONFIG_SPI_CMDDATA

bool cmd; /\* true=命令传输；false=数据传输 \*/

#endif

#ifdef CONFIG_SPI_HWFEATURES

spi_hwfeatures_t hwfeat; /* 此传输中要启用的硬件特性 */

#endif

useconds_t delay; /* 传输后的微秒级延迟 */

/* 以下描述单次数据传输的信息 */

size_t nwords; /\* 传输的字数量 \*/

FAR const void *txbuffer; /* 发送（TX）传输的源缓冲区 */

FAR void *rxbuffer; /* 接收（RX）传输的目标缓冲区 */

};

/* 此结构体描述由 spi_transfer 处理的一系列SPI事务

* 使用示例：

* struct spi_trans_s mytrans\[5\];

* struct spi_sequence_s myseq;

* ...

* myseq.ntrans = 5;

* myseq.trans = mytrans;

* ...

* int ret = spi_transfer(spi, myseq);

* ...

struct spi_sequence_s

{

/* 整个传输过程中保持不变的属性 */

uint32_t dev; /* 参见枚举 spi_devtype_e（设备类型） */

uint8_t mode; /* 参见枚举 spi_mode_e（SPI模式） */

uint8_t nbits; /* 数据位数 */

uint8_t ntrans; /* 事务数量 */

uint32_t frequency; /* SPI通信频率（赫兹） */

#ifdef CONFIG_SPI_DELAY_CONTROL

uint32_t a; /* setdelay() 函数的参数 */

uint32_t b;

uint32_t c;

uint32_t i;

#endif

/* 指向要执行的传输事务列表的指针 */

FAR struct spi_trans_s \*trans;

};

既然APP可以操作“/dev/spi0”这样的节点发起SPI传输，那自然可以制作一些调试SPI的工具。openvela里有这样的工具：SPI Tools，源码为“apps/system/spi/spi_main.c”

SPI控制器驱动下半部

过于复杂，使用视频来讲解。

分析：vendor/allwinnertech/chips/r528/drv/spi/drv_spi.c

下半部源码分析

以R528为例，配置项为：

CONFIG_SPI

CONFIG_SPI_DRIVER

单板相关的代码实现SPI控制器驱动程序下半部，可以从这里开始阅读代码：

// apps/vendor/allwinnertech/chips/r528/r528_boot.c

#ifdef CONFIG_SPI_DRIVER

struct spi_dev_s \*sunxi_spibus_initialize(int port);

struct spi_dev_s \*spidev = sunxi_spibus_initialize(1);

#ifdef CONFIG_SPI_LCD_FB

int spi_lcd_fb_register(int display, struct spi_dev_s \*spi_dev);

spi_lcd_fb_register(0, spidev);

#endif

函数调用过程为：

// r528_boot.c

sunxi_spibus_initialize(1);

priv = &sunxi_spi1_priv;

spi_dev = (struct spi_dev_s \*)priv;

sunxi_spi_init(spi_dev);

hal_spi_init(priv-\>spim.port, &priv-\>spim.cfg);

para = &g_sunxi_spi_params\[port\];

spi_register(spi_dev, port)

可见，下半部的核心在“sunxi_spi1_priv”结构体里，它在“vendor/allwinnertech/chips/r528/drv/spi/drv_spi.c”中如下定义：

static struct sunxi_spi_priv_s sunxi_spi1_priv =

{

.spi_dev =

.ops = &sunxi_spi_ops

},

.spim =

.port = 1,

.cfg =

.flash = 0,

},

},

.refs = 0,

};

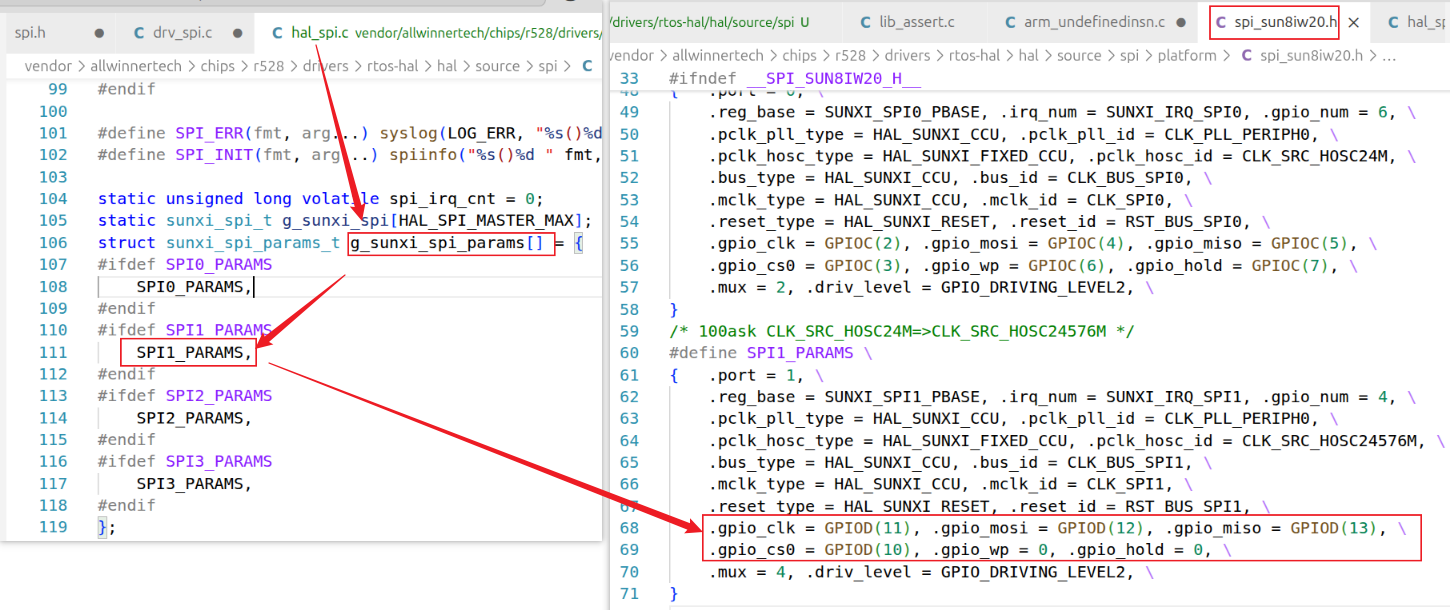

在“g_sunxi_spi_params”中有硬件相关的设置：

设备驱动使用的接口

既然SPI控制器提供了SPI传输能力，那么APP可以使用这些传输能力，SPI设备驱动程序也可以使用。只要获得SPI控制器驱动程序下半部提供的“spi_dev_s”结构体，就可以使用下面的宏进行SPI参数设置、传输。下面代码的“d”就是“spi_dev_s”结构体指针。

// nuttx/include/nuttx/spi/spi.h

#define SPI_LOCK(d,l) (d)->ops->lock(d,l)

#define SPI_SETMODE(d,m) \

do { if ((d)-\>ops-\>setmode) (d)-\>ops-\>setmode(d,m); } while (0)

#define SPI_SETBITS(d,b) \

do { if ((d)-\>ops-\>setbits) (d)-\>ops-\>setbits(d,b); } while (0)

# define SPI_HWFEATURES(d,f) \

(((d)->ops->hwfeatures) ? (d)->ops->hwfeatures(d,f) : ((f) == 0 ? OK : -ENOSYS))

#define SPI_SETFREQUENCY(d,f) ((d)->ops->setfrequency(d,f))

#define SPI_SELECT(d,id,s) ((d)->ops->select(d,id,s))

#ifdef CONFIG_SPI_EXCHANGE

# define SPI_SNDBLOCK(d,b,l) ((d)->ops->exchange(d,b,0,l))

#else

# define SPI_SNDBLOCK(d,b,l) ((d)->ops->sndblock(d,b,l))

#endif

代码适配

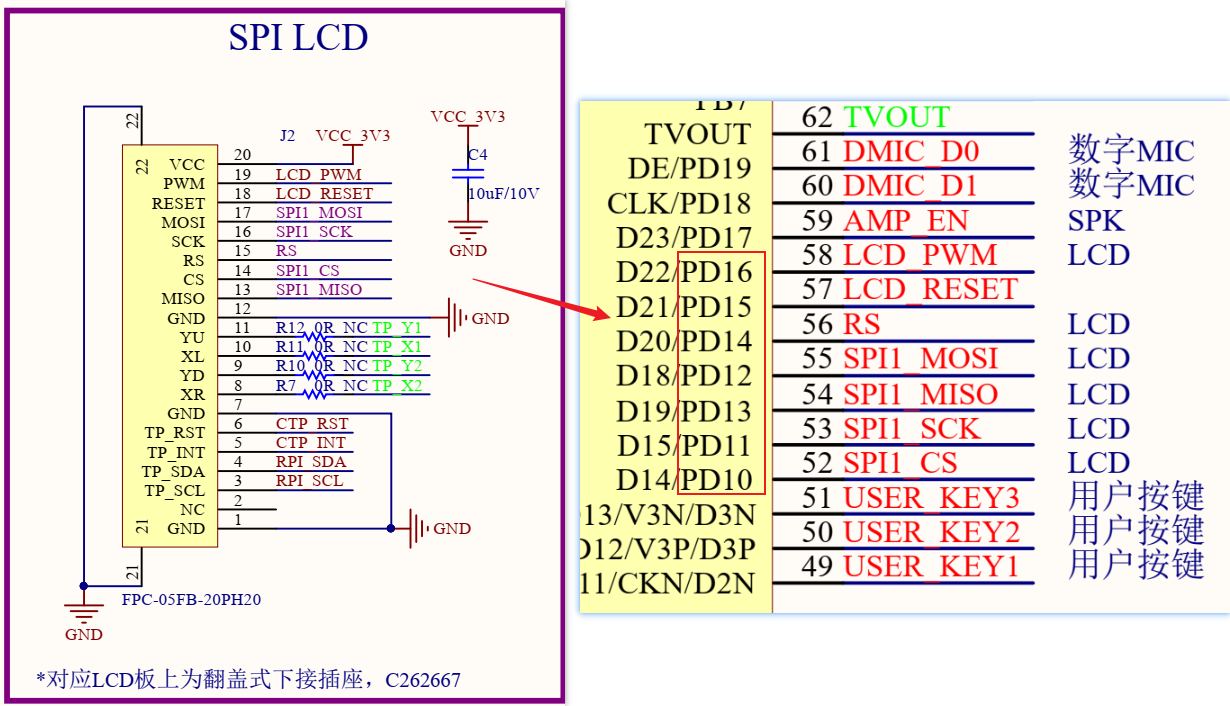

根据原理图可知板子使用SPI1接口，上面连接SPI LCD：

所用引脚如下：


功能	复位	背光	RS（DC）	MOSI	MISO	SCK	CS
使用引脚	PD15	PD16	PD14	PD12	PD13	PD11	PD10

对于SPI控制器下半部代码，无需修改。

Framebuffer的基本概念

APP参考代码：apps/examples/fb/fb_main.c

驱动参考代码：nuttx/drivers/video/goldfish_fb.c

软件工程师眼里的LCD

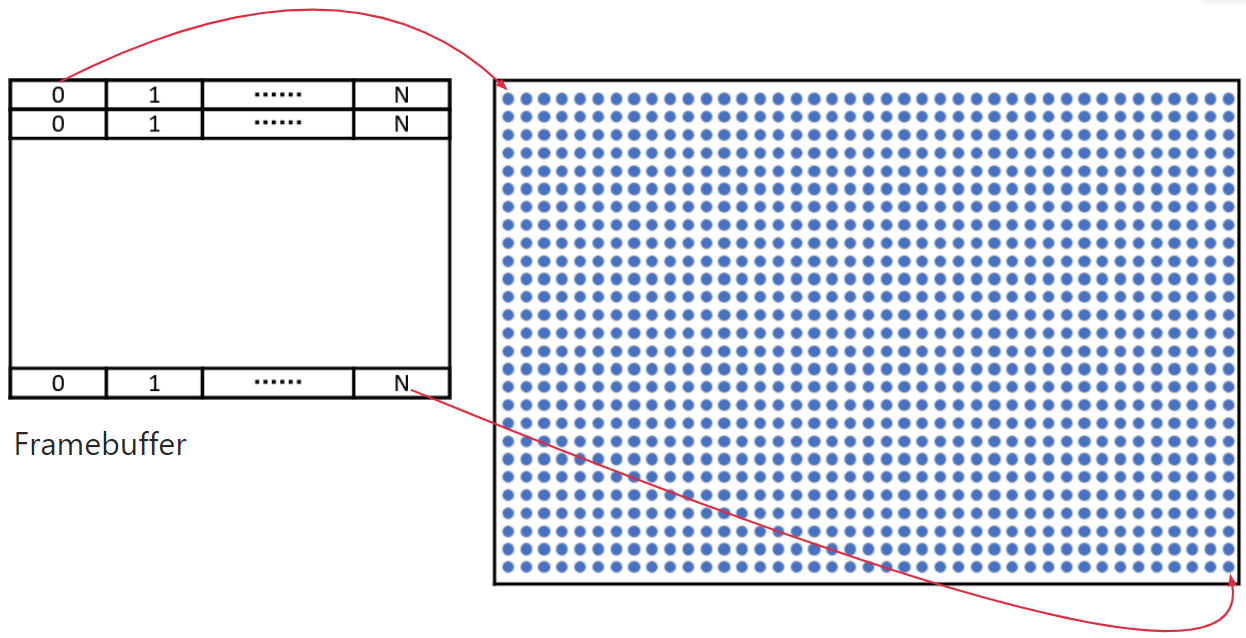

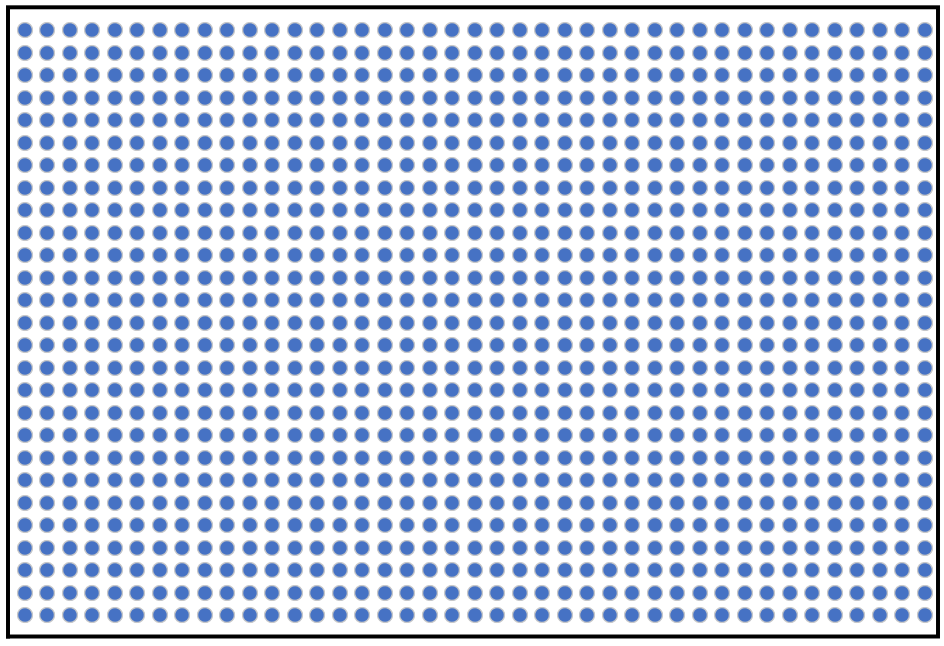

LCD就是由多行、多列的像素组成的点阵，如下：

只要能控制每个像素的颜色，就可以在LCD上绘制文字、图片；不断改变文字、图片就能显示动态效果。

最简单的办法就是：有一块内存被用来保存每一个像素的颜色，这个内存就Framebuffer。Frame是帧的意思，buffer是缓冲的意思，这意味着Framebuffer就是一块内存，里面保存着一帧图像。Framebuffer中保存着一帧图像的每一个像素颜色值，假设LCD的分辨率是320x480，每一个像素的颜色用32位来表示，那么Framebuffer的大小就是：320x480x16/8=307200字节。如下图所示：

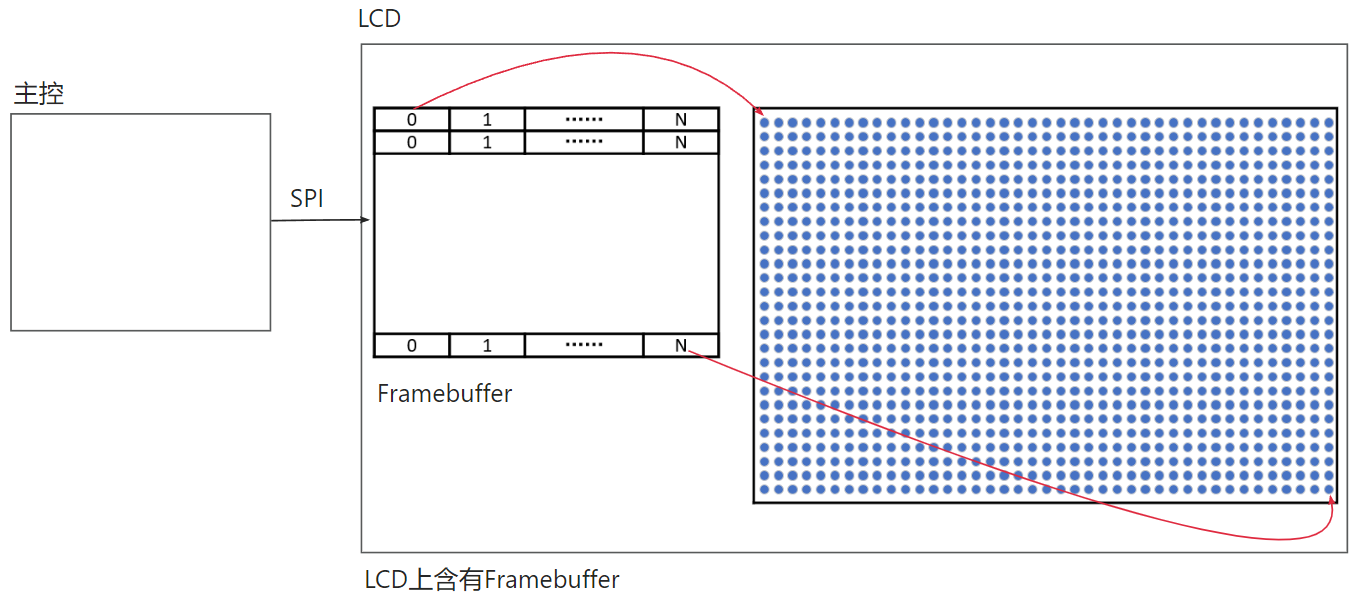

Framebuffer有可能在LCD里面，也可能在LCD之外，下图所示的LCD上含有Framebuffer，只要主控通过SPI把数据写入Framebuffer即可显示：

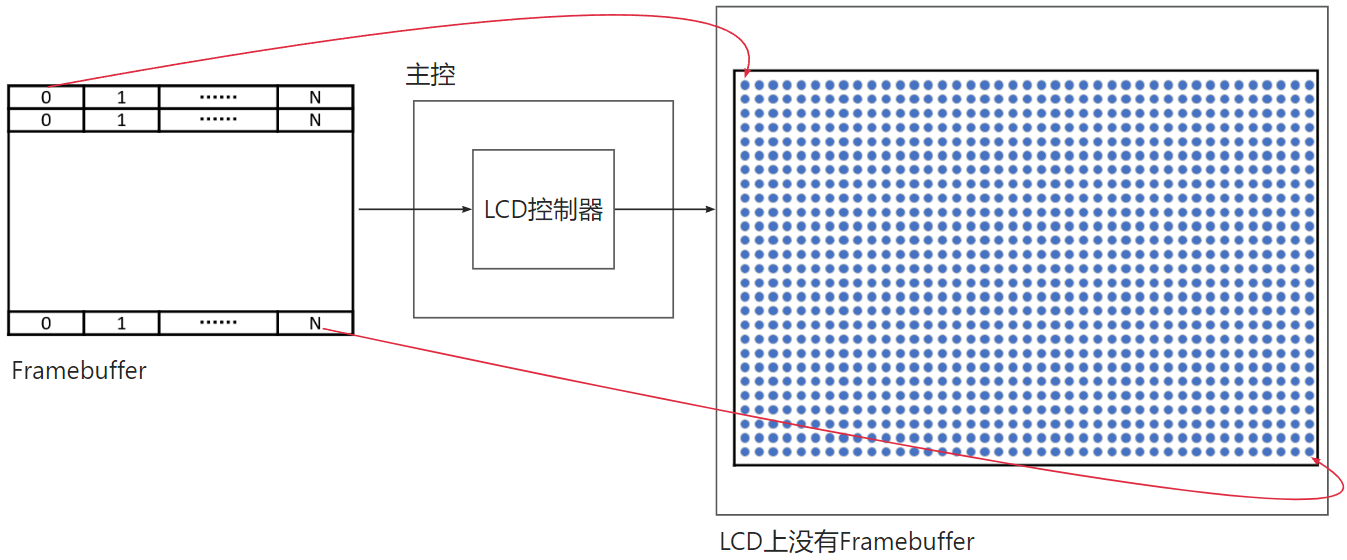

下图所示的LCD上没有Framebuffer，Framebuffer在外接的内存上。需要一个“LCD控制器”周而复始地读取Framebuffer的数据再发给LCD：

对于第1种“含有Framebuffer”的LCD，软件开发人员需要“构造数据、然后通过SPI发给LCD”。对于第2种“没有Framebuffer”的LCD，软件开发人员只需要“把数据写入Framebuffer”即可。

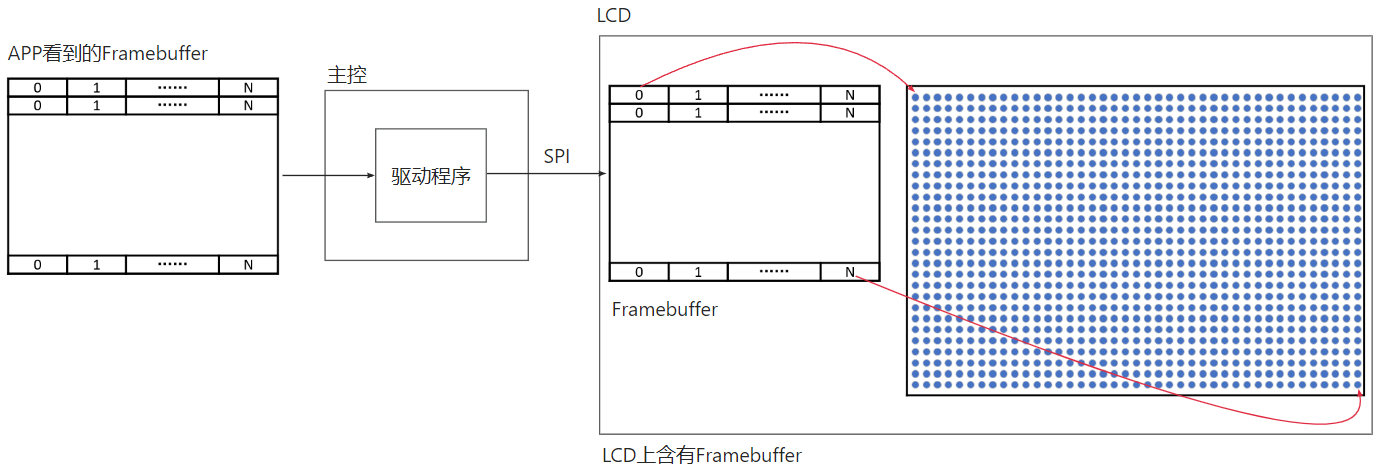

为了解决这2种操作方法的差异，在第1种LCD上再次引入一个Framebuffer，如下图所示：

在APP人员的眼里，他只需要把像素数据写入“APP看到的Framebuffer”，驱动程序会周而复始地把这些数据通过SPI发给LCD，存入LCD自己的Framebuffer。

Framebuffer基本参数

使用Framebuffer来描述一帧像素，关键参数有：分辨率、像素颜色格式。

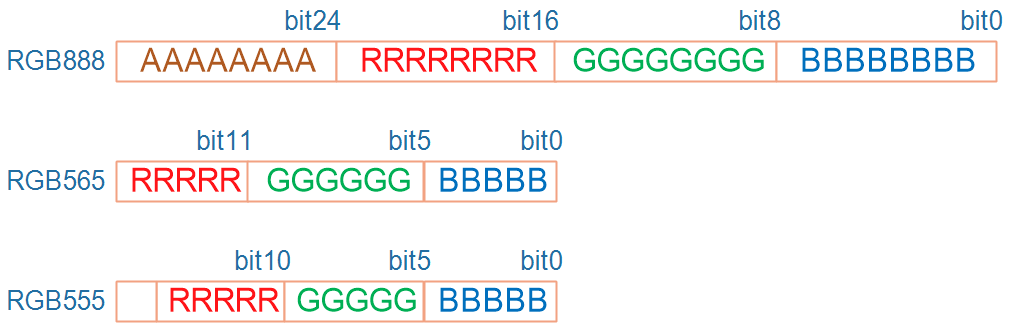

所谓像素颜色格式，就是怎么表示每个像素的颜色？LCD像素的颜色是用RGB三原色(红、绿、蓝)来表示的，在不同的颜色格式中，用不同的位来分别表示R、G、B，如下图所示：

RGB888的意思是红绿蓝都是使用8bit数据来表示，一般只设置其中的低24位，高8位表示透明度，一般的LCD都不支持。一个像素占据32bit数据，称为32BPP。

对于24BPP，硬件上为了方便处理，在Framebuffer中也是用32位来表示，效果跟32BPP是一样的。

对于16BPP，常用的是RGB565；很少的场合会用到RGB555，

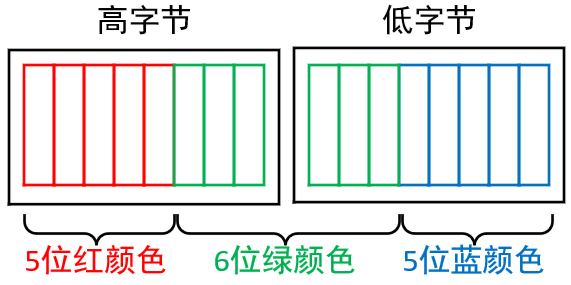

本实验的TFT LCD每个像素使用16位数据来表示它的颜色：

LCD的分辨率是320*480，那么需要320*480*16bit/8=307200字节的Framebuffer来保存所有像素的颜色。在Framebuffer里，依次保存着各个像素的颜色，如下图所示：

SPI LCD操作方法

注意：本实验的LCD通过SPI接口把Framebuffer的数据发送给LCD时，它传输的第1个字节是“高字节数据”，第2个字节是“低字节数据”。为了提高SPI传输效率，在写Framebuffer里，把每个像素的2个字节颜色数据对调一下，如下图所示：

怎么把这些颜色的数据，发给LCD？有两种方法：先在Framebuffer里绘制好每个像素，然后一次性地把整个Framebuffer的数据全部通过SPI接口发给LCD。这种方法有缺点：即使只修改几个像素的颜色，也要发送整个Framebuffer的数据。

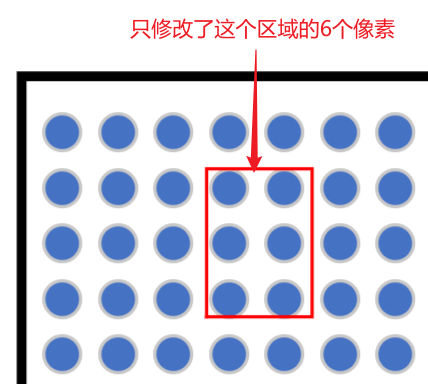

第2种方法是：先设定一个区域，然后只发送这个区域的数据。比如只想修改如下图所示区域的6个像素：

那么可以通过SPI接口发出设置命令，告诉LCD要修改的区域起始坐标为（3, 1），宽度为2，高度为3。然后再发送这6个像素总共12字节的颜色数据即可。

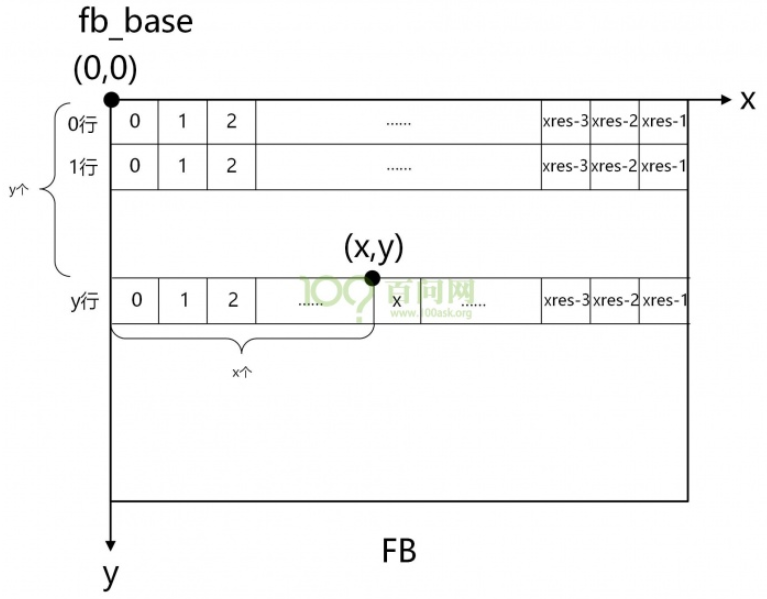

怎么设置指定位置的像素？假设需要设置LCD中坐标(x,y)处像素的颜色，首要要找到这个像素对应的内存，然后根据它的BPP值设置颜色。假设fb_base是Framebuffer的起始地址，如下图示：

可以用以下公式算出(x,y)坐标处像素对应的Framebuffer地址（bpp表示每个像素使用多少bit来表示它的颜色）：

(x，y)像素起始地址=fb_base+(xres*bpp/8)*y + x*bpp/8

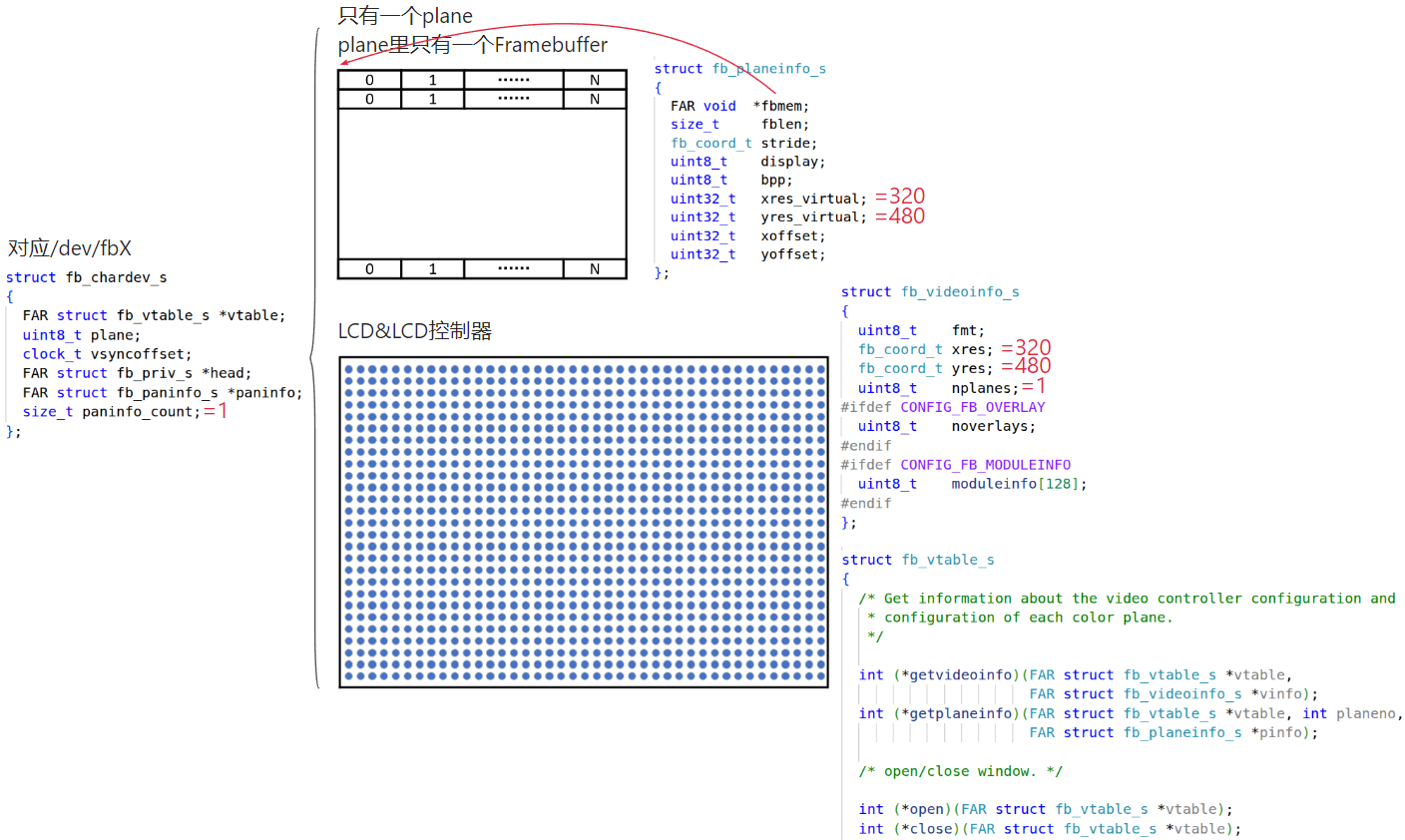

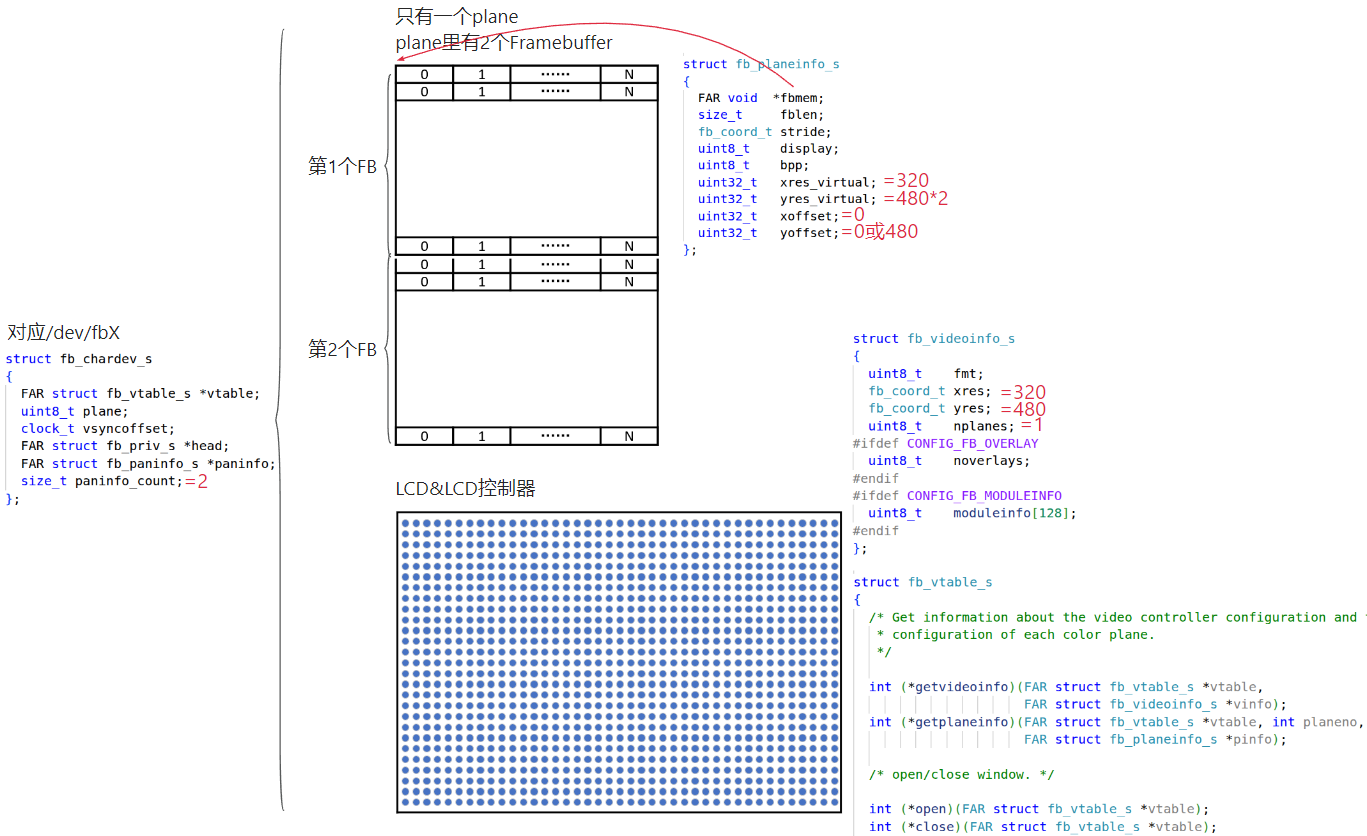

openvela的Framebuffer驱动模型

APP参考代码：apps/examples/fb/fb_main.c

驱动参考代码：nuttx/drivers/video/goldfish_fb.c

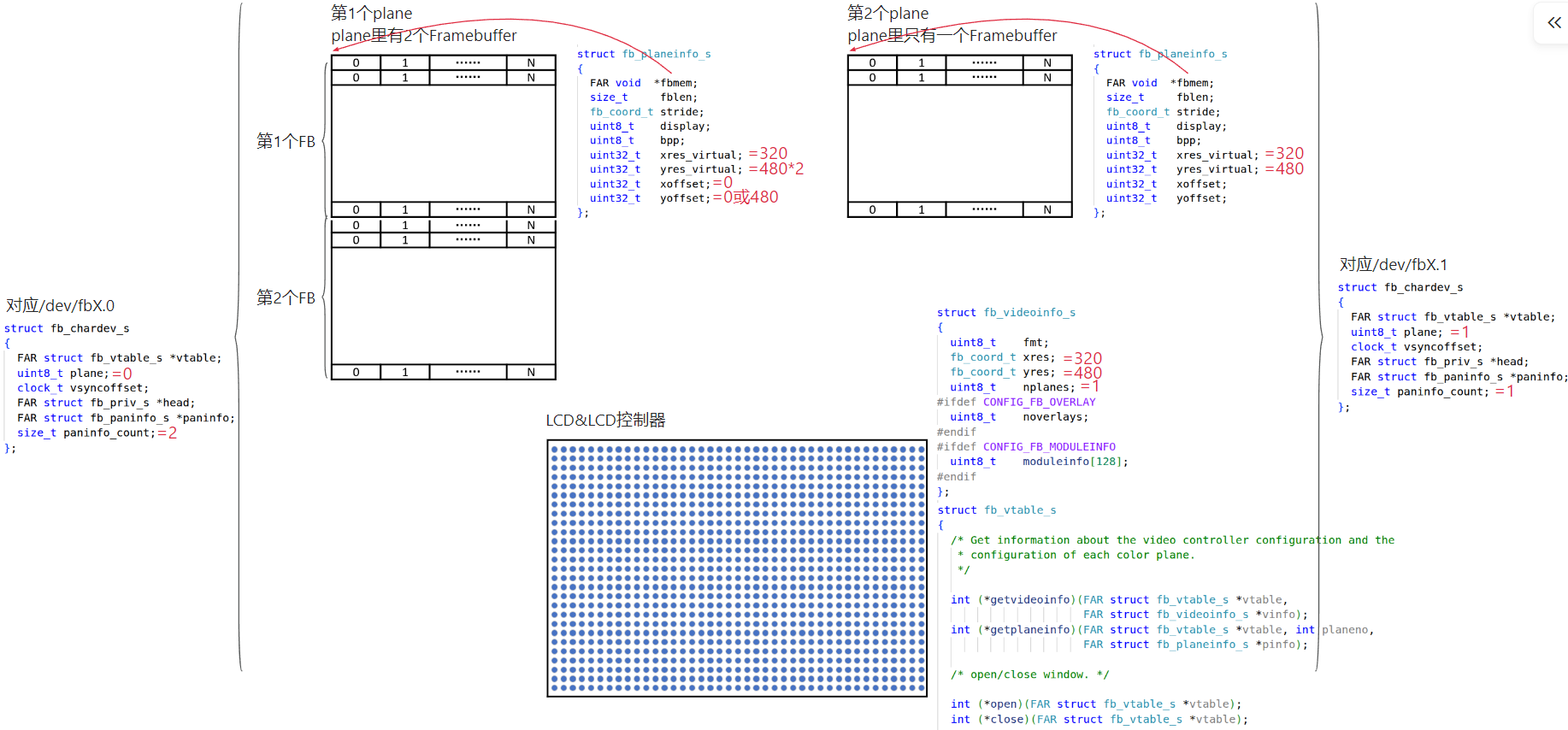

现代LCD控制器的Plane概念

（1）Plane的概念

在 LCD 显示系统中，Plane（平面）是一个与显示缓冲区和图像合成相关的核心概念，尤其在嵌入式系统（如 NuttX 等）的 Framebuffer 驱动中频繁出现。它本质上是独立的图像数据缓冲区，用于存储一部分图像信息，最终通过硬件合成（通常由 LCD 控制器完成）显示在屏幕上。

现代 LCD 控制器通常支持多个 Plane（如 Plane0、Plane1、Plane2 等），每个 Plane 可独立存储不同的图像数据（如背景层、前景层、UI 控件层等）。控制器会按照预设的叠加规则（如透明度、优先级）将多个 Plane 的图像实时合成，最终输出到 LCD 面板。

例如：

Plane0：存储静态背景图像（如桌面壁纸）
Plane1：存储动态 UI 元素（如按钮、文本）
Plane2：存储视频流数据（如摄像头画面）

多Plane可以降低系统开销：若没有多 Plane 支持，更新局部图像（如移动一个按钮）需重绘整个屏幕，导致大量显存读写和 CPU 占用。而多 Plane 机制下，只需更新对应 Plane 的局部数据，控制器会自动处理合成，显著提升效率。

部分高级 Plane 支持硬件特性，如：

像素格式转换（如 YUV 到 RGB）
缩放、旋转
透明度混合（Alpha blending）
色彩校正

（2）Plane 与 LCD 控制器、面板的关系

LCD 控制器：是 Plane 的 “管理者”，负责：

为每个 Plane 分配独立的显存区域
配置 Plane 的参数（分辨率、像素格式、起始地址等）
按照规则合成多个 Plane 的图像
将合成结果发送到 LCD 面板
LCD 面板：是最终的 “显示载体”，不直接感知 Plane 的存在，只接收控制器输出的合成后的数据。
Framebuffer 驱动：通过结构体（如 NuttX 中的struct fb_planeinfo_s）向上层暴露 Plane 的信息（如缓冲区地址、支持的像素格式），供应用层或图形库使用。

（3）单 Plane 与多 Plane 的典型场景

单 Plane：简单嵌入式设备（如小型 LCD1602、单色屏），只需一个缓冲区存储完整图像，适用于静态或低刷新率显示。

多 Plane：复杂场景（如智能终端、车载系统）：

车载显示：仪表盘（Plane0）+ 导航地图（Plane1）+ 警告图标（Plane2，高优先级）

智能家居：背景 UI（Plane0）+ 实时传感器数据（Plane1）+ 弹窗提示（Plane2）

Plane里的多buffer

对于一个Plane，可以给分配刚好保存一帧图像数据的Framebuffer。单 Framebuffer 的核心痛点是 “读写冲突”：当 CPU/GPU 正在向 Framebuffer 写入新图像数据（如刷新 UI、绘制动画）时，LCD 控制器可能同时从同一 Framebuffer 读取数据并输出到屏幕，导致屏幕上出现 “半新半旧” 的撕裂画面（尤其高刷新率场景）。

解决办法是给Plane分配可以保存多帧图像数据的Framebuffer。这样做的好处是：LCD控制器在读取buffer A的数据来显示时，APP可以在buffer B上构造下一副图像，当APP构造好后再让LCD控制器使用buffer B的数据。这使用LCD控制器使用的是“完整的数据”。

驱动模型与核心结构体

只有一个Plane，Plane里只有一个Framebuffer的模型如下：

只有一个Plane，Plane里有两个Framebuffer的模型如下：

有两个Plane，第1个Plane里有两个Framebuffer，第2个Plane里有1个Framebuffer，它的模型如下：

可以看到，核心结构体有如下几个。

fb_videoinfo_s结构体：用来描述“video controller”，含有LCD分辨率等参数，指明了这个控制器支持多少个Plane。

/* This structure describes the overall video controller */

struct fb_videoinfo_s

{

uint8_t fmt; /\* see FB_FMT\_\* \*/

fb_coord_t xres; /\* Horizontal resolution in pixel columns \*/

fb_coord_t yres; /\* Vertical resolution in pixel rows \*/

uint8_t nplanes; /\* Number of color planes supported \*/

#ifdef CONFIG_FB_OVERLAY

uint8_t noverlays; /\* Number of overlays supported \*/

#endif

#ifdef CONFIG_FB_MODULEINFO

uint8_t moduleinfo\[128\]; /\* Module information filled by vendor \*/

#endif

};

fb_planeinfo_s结构体：用来描述一个“color plane”，含有分配的显存信息（显存可能支持多个Framebuffer）。

/* This structure describes one color plane. Some YUV formats may support

* up to 4 planes

struct fb_planeinfo_s

{

FAR void \*fbmem; /\* Start of frame buffer memory \*/

size_t fblen; /\* Length of frame buffer memory in bytes \*/

fb_coord_t stride; /\* Length of a line in bytes \*/

uint8_t display; /\* Display number \*/

uint8_t bpp; /\* Bits per pixel \*/

uint32_t xres_virtual; /\* Virtual Horizontal resolution in pixel columns \*/

uint32_t yres_virtual; /\* Virtual Vertical resolution in pixel rows \*/

uint32_t xoffset; /\* Offset from virtual to visible resolution \*/

uint32_t yoffset; /\* Offset from virtual to visible resolution \*/

};

fb_chardev_s结构体：用来描述一个“Framebuffer device”，可以认为是一个综合结构体：使用里面的“vtable”可以读到fb_videoinfo_s、fb_planeinfo_s，里面的paninfo_count就是这个Plane里含有多少个Framebuffer。

/* This structure defines one framebuffer device. Note that which is

* everything in this structure is constant data set up and initialization

* time. Therefore, no there is requirement for serialized access to this

* structure.

struct fb_chardev_s

{

FAR struct fb_vtable_s \*vtable; /\* Framebuffer interface \*/

uint8_t plane; /\* Video plan number \*/

clock_t vsyncoffset; /\* VSync offset ticks \*/

FAR struct fb_priv_s \*head;

FAR struct fb_paninfo_s \*paninfo; /\* Pan info array \*/

size_t paninfo_count; /\* Pan info count \*/

};

硬件相关的操作函数都封装在fb_vtable_s结构体里，如下：

/* The framebuffer "object" is accessed through within the OS via

* the following vtable:

struct fb_vtable_s

{

/* Get information about the video controller configuration and the

* configuration of each color plane.

int (\*getvideoinfo)(FAR struct fb_vtable_s \*vtable,

FAR struct fb_videoinfo_s \*vinfo);

int (\*getplaneinfo)(FAR struct fb_vtable_s \*vtable, int planeno,

FAR struct fb_planeinfo_s \*pinfo);

/* open/close window. */

int (\*open)(FAR struct fb_vtable_s \*vtable);

int (\*close)(FAR struct fb_vtable_s \*vtable);

#ifdef CONFIG_FB_CMAP

/* The following are provided only if the video hardware supports RGB

* color mapping

int (\*getcmap)(FAR struct fb_vtable_s \*vtable,

FAR struct fb_cmap_s \*cmap);

int (\*putcmap)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_cmap_s \*cmap);

#endif

#ifdef CONFIG_FB_HWCURSOR

/* The following are provided only if the video hardware supports a

* hardware cursor.

int (\*getcursor)(FAR struct fb_vtable_s \*vtable,

FAR struct fb_cursorattrib_s \*attrib);

int (\*setcursor)(FAR struct fb_vtable_s \*vtable,

FAR struct fb_setcursor_s \*settings);

#endif

#ifdef CONFIG_FB_UPDATE

/* The following are provided only if the video hardware need extera

* notification to update display content.

int (\*updatearea)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_area_s \*area);

#endif

#ifdef CONFIG_FB_SYNC

/* The following are provided only if the video hardware signals

* vertical sync.

int (\*waitforvsync)(FAR struct fb_vtable_s \*vtable);

#endif

#ifdef CONFIG_FB_OVERLAY

/* Get information about the video controller configuration and the

* configuration of each overlay.

int (\*getoverlayinfo)(FAR struct fb_vtable_s \*vtable, int overlayno,

FAR struct fb_overlayinfo_s \*oinfo);

/* The following are provided only if the video hardware supports

* transparency

int (\*settransp)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

/* The following are provided only if the video hardware supports

* chromakey

int (\*setchromakey)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

/* The following are provided only if the video hardware supports

* filling the overlay with a color.

int (\*setcolor)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

/* The following allows to switch the overlay on or off */

int (\*setblank)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

/* The following allows to set the active area for subsequently overlay

* operations.

int (\*setarea)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

/* The following allows to set the display area for subsequently overlay

* operations.

int (\*setdestarea)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

# ifdef CONFIG_FB_OVERLAY_BLIT

/* The following are provided only if the video hardware supports

* blit operation between overlays.

int (\*blit)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayblit_s \*blit);

/* The following are provided only if the video hardware supports

* blend operation between overlays.

int (\*blend)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayblend_s \*blend);

# endif

/* The following allows to pan display for multiple buffers.

int (\*panoverlay)(FAR struct fb_vtable_s \*vtable,

FAR const struct fb_overlayinfo_s \*oinfo);

#endif

/* Pan display for multiple buffers. */

int (\*pandisplay)(FAR struct fb_vtable_s \*vtable,

FAR struct fb_planeinfo_s \*pinfo);

/* Specific Controls ******************************************************/

/* Set the frequency of the framebuffer update panel (0: disable refresh) */

int (\*setframerate)(FAR struct fb_vtable_s \*vtable, int rate);

/* Get the frequency of the framebuffer update panel (0: disable refresh) */

int (\*getframerate)(FAR struct fb_vtable_s \*vtable);

/* Get the panel power status (0: full off). */

int (\*getpower)(FAR struct fb_vtable_s \*vtable);

/* Enable/disable panel power (0: full off). */

int (\*setpower)(FAR struct fb_vtable_s \*vtable, int power);

/* Passthrough the unknown ioctl commands. */

int (\*ioctl)(FAR struct fb_vtable_s \*vtable, int cmd, unsigned long arg);

/* Pointer to framebuffer device private data. */

FAR void \*priv;

};

API函数

参考“apps/examples/fb/fb_main.c”，使用基于Framebuffer的LCD时，需要使用这些接口函数：

打开文件：open(fbdev, O_RDWR);
获得videoinfo：偏向于硬件参数，比如分辨率、像素格式、有几个plane，使用ioct FBIOGET_VIDEOINFO来获得
获得planeinfo：偏向于软件参数，比如Framebuffer地址、大小，双buffer等，使用ioctl FBIOGET_PLANEINFO
获得Framebuffer地址：调用mmap
对于多个Framebuffer，在某个Framebuffer里绘制好数据后，调用ioctl FBIOPAN_DISPLAY把这个Framebuffer显示出来
更新某个区域：这是可选的操作，使用ioctl FBIO_UPDATE

mmap函数稍微复杂，内存映射文件技术通过将文件直接映射到进程虚拟地址空间，实现零拷贝的高效I/O，并支持多进程通过MAP_SHARED标志共享内存。

函数原型如下：

#include <sys/mman.h>

void \*mmap(

void \*start, // 映射区起始地址（通常设为NULL，由系统自动分配）\[\[3\]\]\[\[7\]\]

size_t length, // 映射区域的长度（以字节为单位）\[\[3\]\]\[\[9\]\]

int prot, // 内存保护标志（如PROT_READ、PROT_WRITE）

int flags, // 映射标志（如MAP_SHARED、MAP_PRIVATE）\[\[5\]\]\[\[6\]\]

int fd, // 文件描述符（匿名映射时设为-1）

off_t offset // 文件偏移量（需为页大小的倍数）

);

参数：
- addr：建议的映射起始地址（通常设为 NULL，由内核自动分配）。
- length：映射区域的长度。
- prot：内存保护标志（如 PROT_READ、PROT_WRITE）。
- flags：映射选项（如 MAP_SHARED、MAP_PRIVATE）。
- fd：文件描述符（需通过 open 打开）。
- offset：文件映射的起始偏移量（需为页大小的整数倍）。

返回值：
- 成功返回映射区的起始地址，失败返回 MAP_FAILED（(void *)-1）。

SPI LCD驱动开发实例

我们开发的驱动：“nuttx/drivers/video/spi_lcd_fb.c”。

主要参考：“nuttx/drivers/video/goldfish_fb.c”

SPI设备驱动程序开发方法

在开发SPI设备驱动时需要知道：

它连接在哪个SPI控制器下面：要得到对应的“spi_dev_s”结构体，它提供了传输能力；还需要知道使用哪个片选引脚
还要阅读芯片手册：知道它的操作方法
最后，找到合适的“驱动程序上半部”并实现“下半部”：如果没有上半部，可以自己写一个单独的驱动程序

开发SPI LCD驱动程序时，有了“spi_dev_s”结构体，就有了数据传输能力，剩下操作就是：

根据硬件信息构造一个fb_videoinfo_s结构体：里面存放硬件参数
构造一个fb_planeinfo_s结构体：里面描述Framebuffer信息
构造一个fb_vtable_s结构体：里面含有LCD的操作函数，涉及SPI传输时使用“spi_dev_s”结构体
调用“fb_register_device”函数注册驱动

编写驱动程序

在视频里现场编写。

所用引脚如下：


功能	复位	背光	RS（DC）	MOSI	MISO	SCK	CS
使用引脚	PD15	PD16	PD14	PD12	PD13	PD11	PD10

涉及的文件：

|-- apps

| `-- examples

| `-- fb

| `-- fb_main.c // APP: 把一个像素的高低字节调换顺序

|-- nuttx

| `-- drivers

| `-- video

| |-- Kconfig

| |-- Make.defs

| `-- spi_lcd_fb.c // 我们的驱动

`-- vendor

`-- allwinnertech

`-- chips

`-- r528

`-- drv

|-- r528_boot.c // 注册驱动

`-- spi

`-- drv_spi.c // 提供gpio操作

上机测试

配置项：

CONFIG_SPI=y

CONFIG_SPI_DRIVER=y

CONFIG_DRIVERS_SPI=y

CONFIG_SPI_LCD_FB=y

CONFIG_EXAMPLES_FB=y

执行命令即可看到屏幕上画出了多个矩形：

nsh> fb

SPI驱动子系统框架​

SPI控制器驱动上半部​

下半部核心结构体​

上半部源码分析​

APP接口与工具​

SPI控制器驱动下半部​

下半部源码分析​

设备驱动使用的接口​

代码适配​

Framebuffer的基本概念​

软件工程师眼里的LCD​

Framebuffer基本参数​

SPI LCD操作方法​

openvela的Framebuffer驱动模型​

现代LCD控制器的Plane概念​

Plane里的多buffer​

驱动模型与核心结构体​

API函数​

SPI LCD驱动开发实例​

SPI设备驱动程序开发方法​

编写驱动程序​

上机测试​

SPI驱动子系统框架

SPI控制器驱动上半部

下半部核心结构体

上半部源码分析

APP接口与工具

SPI控制器驱动下半部

下半部源码分析

设备驱动使用的接口

代码适配

Framebuffer的基本概念

软件工程师眼里的LCD

Framebuffer基本参数

SPI LCD操作方法

openvela的Framebuffer驱动模型

现代LCD控制器的Plane概念

Plane里的多buffer

驱动模型与核心结构体

API函数

SPI LCD驱动开发实例

SPI设备驱动程序开发方法

编写驱动程序

上机测试
