I2C驱动开发

I2C驱动子系统框架

从硬件的角度看，主控芯片通过I2C控制器去访问I2C设备：

I2C控制器负责I2C传输，它并不了解传输的数据含义：它只提供传输能力
我们需要阅读I2C设备手册，才能知道所收发的数据的含义

从应用程序角度看：

I2C控制器驱动程序提供了传输能力
APP可以直接通过I2C控制器驱动程序来读写I2C设备，这时编写APP的人需要阅读芯片手册
APP可以通过I2C设备驱动程序来读写I2C设备，编写设备驱动程序的人需要阅读芯片手册，他编写的驱动程序可以让APP开发人员更轻松地使用I2C设备

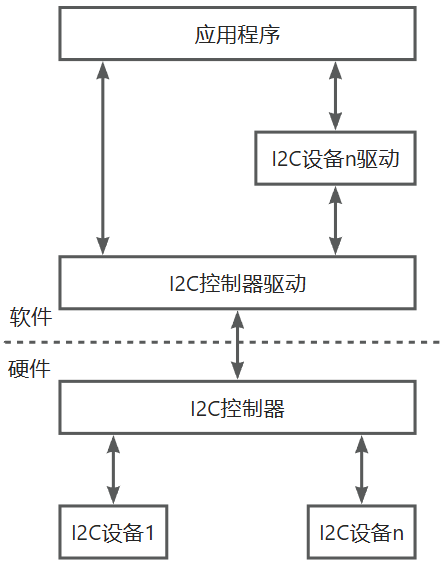

在上图中，APP可以通过I2C控制器驱动访问I2C设备1、I2C设备n；也可以通过I2C设备n的驱动程序来访问设备n。

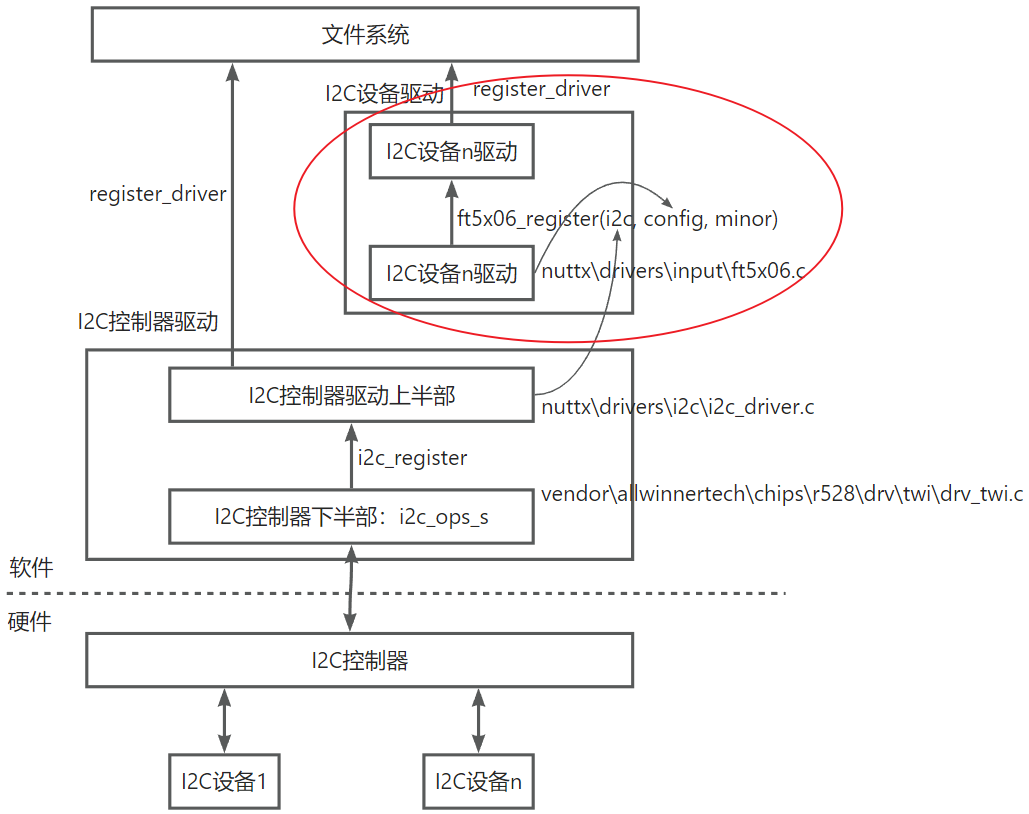

从驱动程序的角度看，I2C控制器驱动程序分为上半部、下半部，上半部把接口固定下来并实现通用的代码；下半部是硬件相关的代码。I2C设备驱动程序也可以分为上半部、下半部。下图的I2C设备以触摸屏ft5x06为例。

I2C控制器驱动上半部

下半部核心结构体

分析：nuttx/drivers/i2c/i2c_driver.c

我们从上往下分析更容易：从APP角度看问题可以不执着于底层硬件的操作细节。但是对于I2C控制器驱动的下半部，需要先有个大概认识，这有助于看懂上半部的代码。

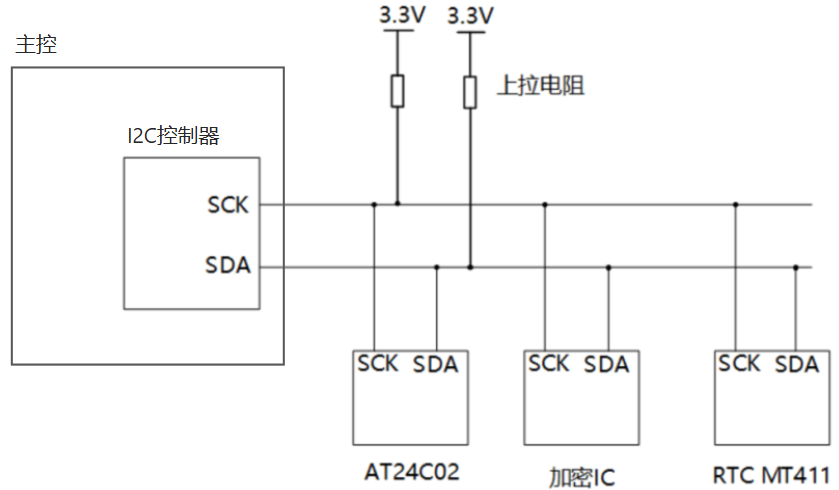

从I2C硬件的连线图可知，一个I2C控制器上面可以连接多个I2C设备。那么在进行I2C传输时就必须明确这几点：

访问哪个设备？每个I2C设备都有自己独一的设备地址
是读还是写？I2C传输是半双工的，每次传输要么是写要么是读
传输的数据
传输频率

上述信息使用这2个结构体来描述：

i2c_msgs_s：被用来描述一个I2C传输，里面有设备地址、频率、读写flags、buffer、长度
i2c_transfer_s：里面有i2c_msgs_s数组，可以用来记录多个“I2C传输”

#define I2C_M_READ 0x0001 /* 读取数据，从从机到主机 */

#define I2C_M_NOSTOP 0x0040 /* 消息不应以STOP结束 */

#define I2C_M_NOSTART 0x0080 /* 消息不应以START开始 */

struct i2c_msg_s

{

uint32_t frequency; /* I2C频率 */

uint16_t addr; /* 从机地址（7位或10位） */

uint16_t flags; /* 参见I2C_M_*定义 */

FAR uint8_t *buffer; /* 要传输的缓冲区 */

ssize_t length; /* 缓冲区的字节长度 */

};

struct i2c_transfer_s

{

FAR struct i2c_msg_s *msgv; /* 传输的I2C消息数组 */

size_t msgc; /\* 数组中的消息数量 \*/

};

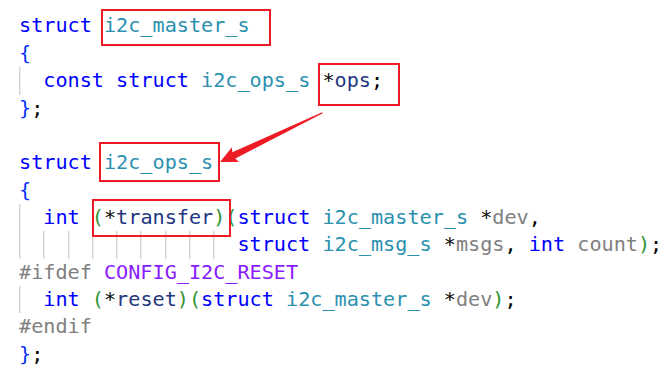

上面2个结构体可以用来表示要传输的“消息”，谁实现这些消息的传输呢？使用“i2c_master_s”结构体来表示“I2C控制器的下半部”，也就是硬件操作的代码：

struct i2c_master_s

{

FAR const struct i2c_ops_s \*ops; /\* I2C vtable \*/

};

里面的“struct i2c_ops_s”是核心，它有4个函数指针：传输、复位、设置、关闭，代码如下：

struct i2c_ops_s

{

CODE int (*transfer)(FAR struct i2c_master_s *dev,

FAR struct i2c_msg_s \*msgs, int count);

#ifdef CONFIG_I2C_RESET

CODE int (\*reset)(FAR struct i2c_master_s \*dev);

#endif

CODE int (\*setup)(FAR struct i2c_master_s \*dev);

CODE int (\*shutdown)(FAR struct i2c_master_s \*dev);

};

所以，只要得到“i2c_master_s”结构体，就有了I2C传输能力；就可以用它里面的“ops->transfer”指针来传输“i2c_transfer_s”，而“i2c_transfer_s”里含有一个或多个“i2c_msg_s”。

上半部源码分析

每个I2C控制器注册的设备节点为“/dev/i2c0”、“/dev/i2c1”等。

源码为“nuttx\drivers\i2c\i2c_driver.c”，向下提供“i2c_register函数；向上提供“static const struct file_operations g_i2cdrvr_fops”标准接口。

关键代码如下：

int i2c_register(FAR struct i2c_master_s \*i2c, int bus)

{

FAR struct i2c_driver_s \*priv;

/* 省略 */

priv = kmm_zalloc(sizeof(struct i2c_driver_s));

if (priv)

{

priv->i2c = i2c; /* 在priv中记录I2C控制器驱动的下半部 */

/* 省略 */

snprintf(devname, sizeof(devname), DEVNAME_FMT, bus);

ret = register_driver(devname, &g_i2cdrvr_fops, 0666, priv);

/* 省略 */

return OK;

}

return -ENOMEM;

}

g_i2cdrvr_fops结构体中，只有open/close/ioctl有意义，其他函数都是空函数，代码如下：

static const struct file_operations g_i2cdrvr_fops =

{

#ifndef CONFIG_DISABLE_PSEUDOFS_OPERATIONS

i2cdrvr_open, /* open */

i2cdrvr_close, /* close */

#else

NULL, /* open */

NULL, /* close */

#endif

i2cdrvr_read, /* read */

i2cdrvr_write, /* write */

NULL, /* seek */

i2cdrvr_ioctl, /* ioctl */

NULL, /* mmap */

NULL, /* truncate */

NULL, /* poll */

NULL, /* readv */

NULL /* writev */

#ifndef CONFIG_DISABLE_PSEUDOFS_OPERATIONS

, i2cdrvr_unlink /* unlink */

#endif

};

i2cdrvr_open：如果I2C控制器驱动程序下半部含有setup成员，则调用它来进行初始化：

static int i2cdrvr_open(FAR struct file \*filep)

{

/* 省略 */

if (priv-\>i2c-\>ops-\>setup != NULL && priv-\>crefs == 0)

{

// 调用priv-\>i2c-\>ops-\>setup

ret = I2C_SETUP(priv-\>i2c);

/* 省略 */

i2cdrvr_close：如果I2C控制器驱动程序下半部含有shutdown 成员，则调用它来进行关闭操作：

static int i2cdrvr_close(FAR struct file \*filep)

{

/* 省略 */

if (priv-\>i2c-\>ops-\>shutdown != NULL && priv-\>crefs == 1)

{

// 调用priv-\>i2c-\>ops-\>shutdown

ret = I2C_SHUTDOWN(priv-\>i2c);

/* 省略 */

核心是i2cdrvr_ioctl，APP调用它来进行I2C数据传输：

static int i2cdrvr_ioctl(FAR struct file \*filep, int cmd, unsigned long arg)

{

/* 省略 */

case I2CIOC_TRANSFER:

{

/* 省略 */

transfer = (FAR struct i2c_transfer_s \*)((uintptr_t)arg);

/* 省略 */

// 调用priv-\>i2c-\>ops-\>transfer进行数据传输

ret = I2C_TRANSFER(priv-\>i2c, transfer-\>msgv, transfer-\>msgc);

}

/* 省略 */

APP接口与工具

openvel有I2C工具：apps/system/i2c/i2c_main.c，可以分析它掌握APP接口。

从上小节可以知道，北向接口（APP使用的接口）为“open/close/ioctl”。核心是ioctl，使用示例如下：

//./a.out /dev/i2c-8 0x68 0x60

int main(int argc, char \*\*argv)

{

int fd,ret;

uint8_t val;

char dev_name\[20\];

unsigned int slave_address,reg_address;

struct i2c_transfer_s work;

snprintf(dev_name, sizeof(dev_name),"%s", argv\[1\]);

fd = open(dev_name, O_RDWR);

if (fd \< 0)

{

printf("open failed: %d\n", fd);

return fd;

}

work.msgc = 2;

work.msgv = (struct i2c_msg_s \*)malloc(work.msgc \* sizeof(struct i2c_msg_s));

if (NULL == work.msgv)

{

printf("Memory alloc error\n");

close(fd);

return -1;

}

sscanf(argv\[2\], "%x", &slave_address);

sscanf(argv\[3\], "%x", &reg_address);

val = reg_address;

(work.msgv\[0\]).frequency=400000;

(work.msgv\[0\]).length = 1;

(work.msgv\[0\]).addr = slave_address;

(work.msgv\[0\]).buffer = &val;

(work.msgv\[0\]).flags = I2C_M_NOSTOP;

(work.msgv\[1\]).frequency=400000;

(work.msgv\[1\]).length = 1;

(work.msgv\[1\]).flags = I2C_M_READ;

(work.msgv\[1\]).addr = slave_address;

(work.msgv\[1\]).buffer = &val;

ret = ioctl(fd, I2CIOC_TRANSFER, &work);

if (ret \< 0)

{

printf("i2c: ioctl(I2CIOC_TRANSFER) failed: %d\n",fd);

free( work.msgv);

close(fd);

return -1;

}

printf("reg:0x%02X val:%02x\n", reg_address, val);

free( work.msgv);

close(fd);

return 0;

}

上述代码的核心是“ret = ioctl(fd, I2CIOC_TRANSFER, &work);”，所以使用步骤为：

① 构造“struct i2c_transfer_s”结构体，里面有一个“struct i2c_msg_s”数组

② 构造一个或多个“struct i2c_msg_s”结构体，每个结构体表示一个I2C传输

③ 调用ioctl

ioctl所用结构体如下：

#define I2C_M_READ 0x0001 /* 读取数据，从从机到主机 */

#define I2C_M_NOSTOP 0x0040 /* 消息不应以STOP结束 */

#define I2C_M_NOSTART 0x0080 /* 消息不应以START开始 */

struct i2c_msg_s

{

uint32_t frequency; /* I2C频率 */

uint16_t addr; /* 从机地址（7位或10位） */

uint16_t flags; /* 参见I2C_M_*定义 */

FAR uint8_t *buffer; /* 要传输的缓冲区 */

ssize_t length; /* 缓冲区的字节长度 */

};

struct i2c_transfer_s

{

FAR struct i2c_msg_s *msgv; /* 传输的I2C消息数组 */

size_t msgc; /\* 数组中的消息数量 \*/

};

既然APP可以操作“/dev/i2c0”这样的节点发起I2C传输，那自然可以制作一些调试I2C的工具。openvela里有这样的工具：I2C Tools。它的源码为：apps/system/i2c/i2c_main.c。

如下配置内核后，即可得到i2c命令：

CONFIG_I2C=y

CONFIG_I2C_DRIVER=y //must be defined as yes, prerequesite for i2c tools

CONFIG_I2C_SLAVE=y //I2C slave if needed

CONFIG_I2C_BITBANG=y //bit-bang I2C if needed

CONFIG_I2C_RESET=y //if needed

CONFIG_SYSTEM_I2CTOOL=y

i2c命令用法如下：

nsh> i2c

Usage: i2c <cmd> [arguments]

Where <cmd> is one of:

Show help : ?

List buses : bus

List devices : dev [OPTIONS] <first> <last>

Read register : get [OPTIONS] [<repetitions>]

Dump register : dump [OPTIONS] [<num bytes>]

Show help : help

Write register: set [OPTIONS] <value> [<repetitions>]

Verify access : verf [OPTIONS] [<value>] [<repetitions>]

Where common "sticky" OPTIONS include:

[-a addr] is the I2C device address (hex). Default: 03 Current: 03

[-b bus] is the I2C bus number (decimal). Default: 0 Current: 0

[-w width] is the data width (8 or 16 decimal). Default: 8 Current: 8

[-s|n], send/don't send start between command and data. Default: -n Current: -n

[-i|j], Auto increment|don't increment regaddr on repetitions. Default: NO Current: NO

[-f freq] I2C frequency. Default: 400000 Current: 400000

Special non-sticky options:

[-r regaddr] is the I2C device register index (hex). Default: not used/sent

NOTES:

o An environment variable like $PATH may be used for any argument.

o Arguments are "sticky". For example, once the I2C address is

specified, that address will be re-used until it is changed.

WARNING:

o The I2C dev command may have bad side effects on your I2C devices.

Use only at your own risk.

nsh>

i2c命令的使用示例如下：

i2c dev -b 0 0x38 0x40 # 在I2C0上查询是否有设备地址从0x38到0x40的设备

i2c get -b 0 -a 0x68 -r 0x00 # 在I2C0上读取地址为0x68的设备，读取寄存器0

READ Bus: 0 Addr: 68 Subaddr: 00 Value: d1

get:表示读取数据

-b：总线号

-a：从机地址

-r：寄存器地址A

I2C控制器驱动下半部

过于复杂，使用视频来讲解。

核心：

下半部源码分析

以R528为例，配置项为：

CONFIG_I2C=y

CONFIG_I2C_DRIVER=y

CONFIG_DRIVERS_TWI=y

CONFIG_SYSTEM_I2CTOOL=y

单板相关的代码实现I2C控制器驱动程序下半部，可以从这里开始阅读代码：

// apps/vendor/allwinnertech/chips/r528/r528_boot.c

#ifdef CONFIG_DRIVERS_TWI

struct i2c_master_s \*i2c_bus;

i2c_bus = r528_i2c_initialize("/dev/i2c0", 0);

#ifdef CONFIG_SENSORS_BMI160_I2C

extern int bmi160_register(FAR const char \*devpath, FAR struct i2c_master_s \*dev);

if (i2c_bus)

bmi160_register(0, i2c_bus);

#endif

函数调用过程为：

r528_i2c_initialize

priv-\>twi_port = i2c_id;

priv-\>i2c_s.ops = &g_i2cops;

handle = i2c_register((FAR struct i2c_master_s \*)priv, i2c_id);

可见，下半部的核心在“g_i2cops”结构体里，它在“vendor/allwinnertech/chips/r528/drv/twi/drv_twi.c”中如下定义：

static const struct i2c_ops_s g_i2cops =

{

.transfer = r528_transfer,

#ifdef CONFIG_I2C_RESET

.reset = r528_reset,

#endif

};

在“r528_transfer”中有硬件相关的设置：

r528_transfer

// vendor/allwinnertech/chips/r528/drv/twi/drv_twi.c

hal_twi_init(priv-\>twi_port);

hal_twi_t \*twi = &hal_twi\[port\];

// vendor/allwinnertech/chips/r528/drivers/rtos-hal/hal/source/twi/hal_twi.c

hal_twi_pinctrl_init(twi)

// vendor/allwinnertech/chips/r528/drivers/rtos-hal/hal/source/twi/

// hal_twi.c

twi-\>pin\[0\] = TWI2_SCK;

twi-\>pin\[1\] = TWI2_SDA;

twi-\>pinmux = TWI2_PIN_MUXSEL;

// vendor/allwinnertech/chips/r528/drivers/rtos-hal/hal/source/

// twi/platform/twi_sun8iw20.h

#define TWI2_SCK GPIOE(12)

#define TWI2_SDA GPIOE(13)

#define TWI2_PIN_MUXSEL 2

hal_twi_xfer

代码适配

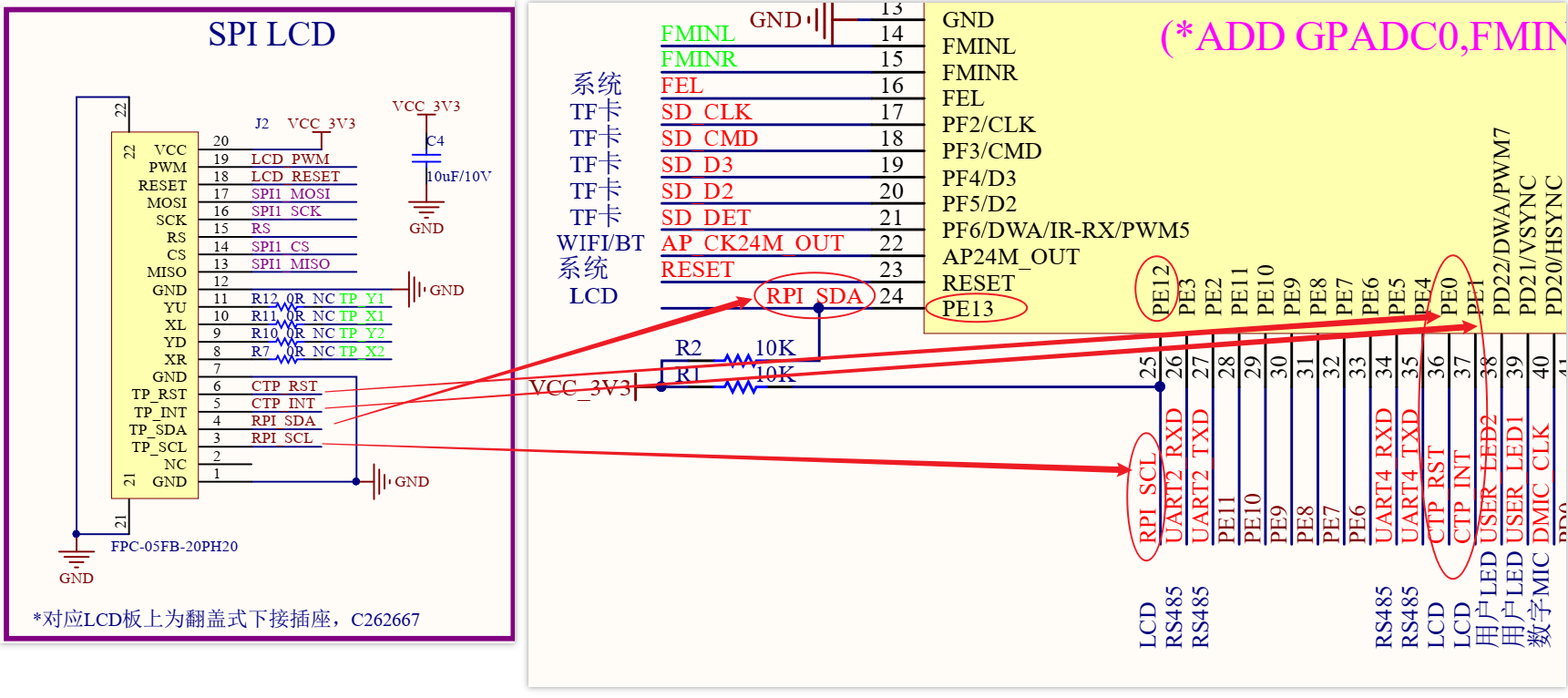

根据原理图可知板子使用I2C2接口，上面连接I2C触摸屏：

所用引脚如下：


功能	复位引脚	中断引脚	SDA	SCL
使用引脚	PE0	PE1	PE13	PE12

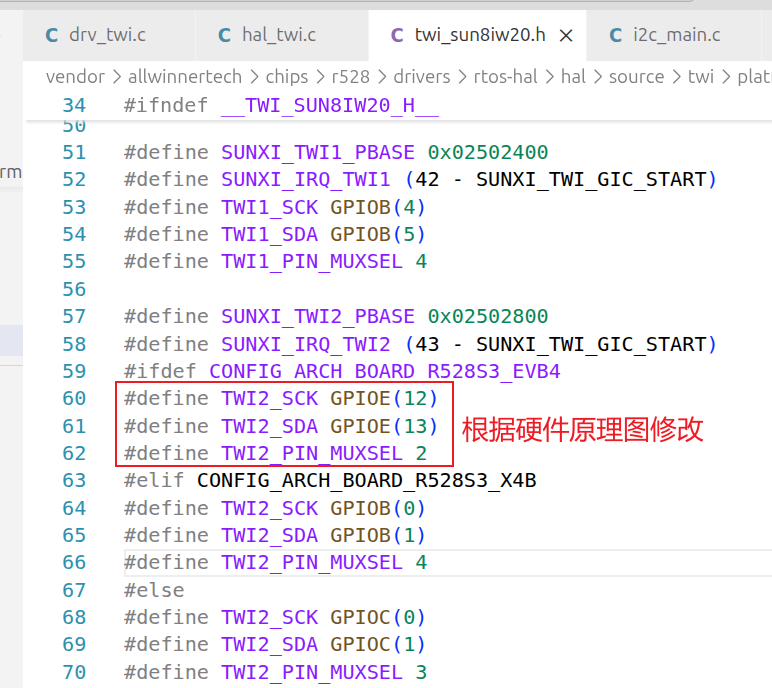

所以需要修改I2C控制器驱动下半部代码里使用的I2C引脚：

设备驱动使用的接口

既然I2C控制器提供了I2C传输能力，那么APP可以使用这些传输能力，I2C设备驱动程序也可以使用。只要获得I2C控制器驱动程序下半部提供的“i2c_master_s”结构体，就可以使用下面的宏进行I2C传输、复位、设置、关闭。下面代码的“d”就是“i2c_master_s”结构体指针。

// nuttx\include\nuttx\i2c\i2c_master.h

#define I2C_TRANSFER(d,m,c) ((d)->ops->transfer(d,m,c))

#ifdef CONFIG_I2C_RESET

# define I2C_RESET(d) ((d)->ops->reset(d))

#endif

#define I2C_SETUP(d) ((d)->ops->setup(d))

#define I2C_SHUTDOWN(d) ((d)->ops->shutdown(d))

触摸屏驱动开发实例

I2C设备驱动程序开发方法

在开发I2C设备驱动时需要知道：

它连接在哪个I2C控制器下面：要得到对应的“i2c_master_s”结构体：这提供了传输能力
还要阅读芯片手册：知道它的设备地址、操作方法
最后，找到合适的“驱动程序上半部”并实现“先半部”：如果没有上半部，可以自己写一个单独的驱动程序

当有了“i2c_master_s”结构体，就有了数据传输能力，剩下的只是实现“file_operations”结构体的各项成员函数。

分析ft5x05.c对外提供的接口

ft5x06触摸IC的驱动程序为“nuttx/drivers/input/ft5x06.c”。

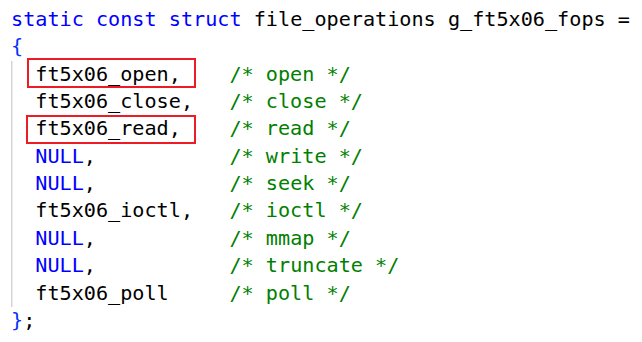

使用触摸屏很简单，根据“ft5x06.c”提供的“file_operations”结构体，可以知道：

read：读取触摸屏数据
ioctl：设置、获得频率
poll：超时查询

使用“open/read”即可编写出下面的应用程序：

#include <nuttx/input/touchscreen.h>

int main(int argc, char \*\*argv)

{

int fd;

struct touch_sample_s buffer;

int len;

/* 1. 判断参数 */

if (argc \< 2)

{

printf("Usage: %s \<dev\>\n", argv\[0\]);

printf("eg. %s /dev/input0\n", argv\[0\]);

return -1;

}

/* 2. 打开文件 */

fd = open(argv\[1\], O_RDWR);

if (fd == -1)

{

printf("can not open file %s\n", argv\[1\]);

return -1;

}

/* 3. 写文件或读文件 */

while (1)

{

len = read(fd, &buffer, sizeof(buffer));

if (len == sizeof(buffer))

{

printf("x = %d, y = %d, pressure = %d\n", buffer.point\[0\].x, buffer.point\[0\].y, buffer.point\[0\].pressure);

}

}

close(fd);

return 0;

}

分析ft5x05.c驱动程序

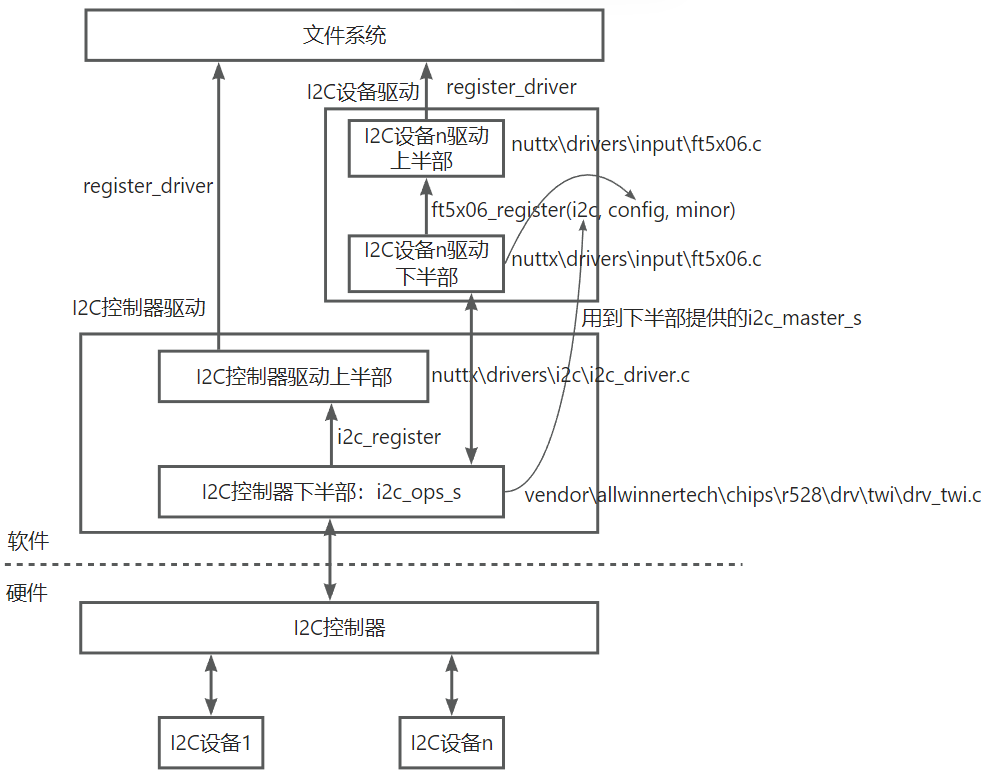

框架如下：

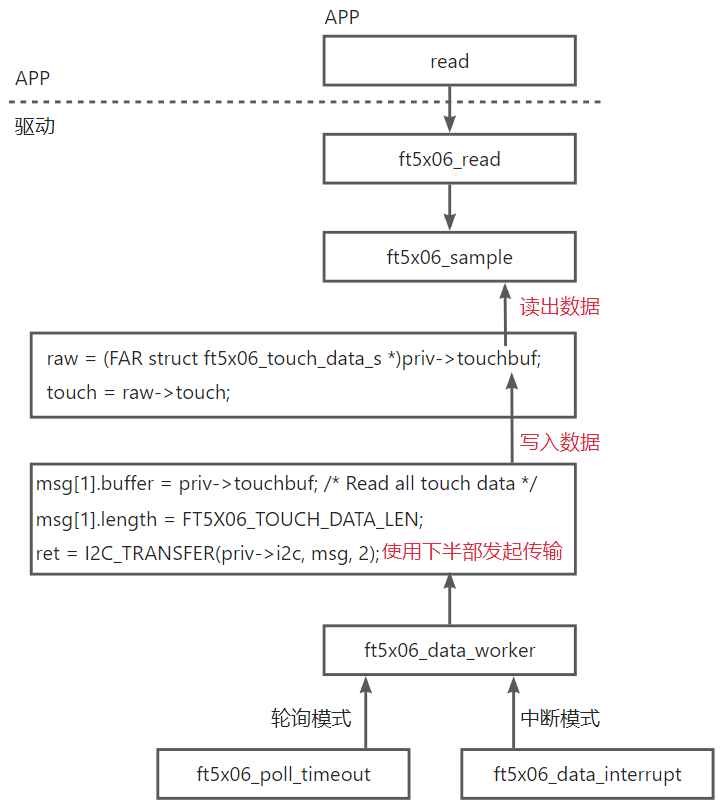

第1步：从上往下分析，框图如下：

第2步：从下往上分析。

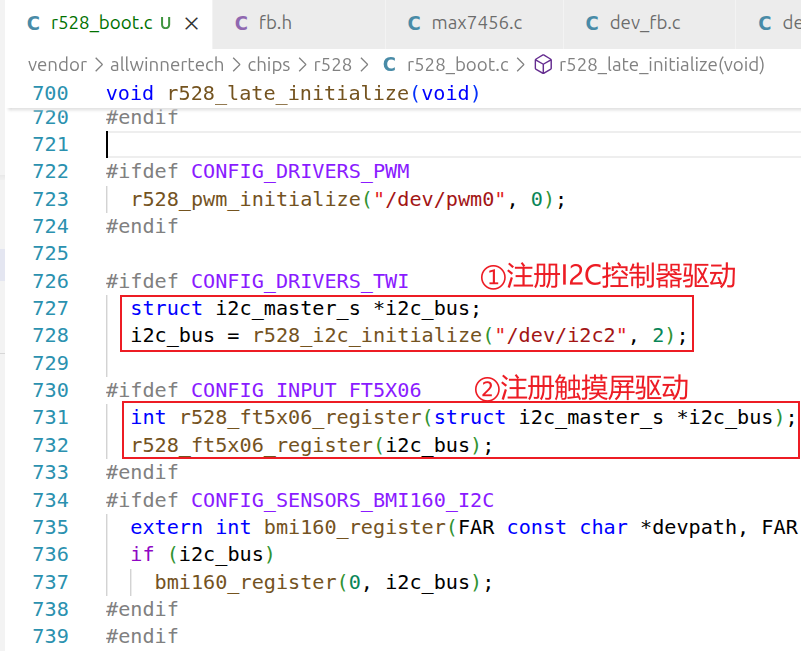

需要在单板启动文件里调用“ft5x06_register(i2c, config, minor)”：

第1个参数是“i2c_master_s”结构体
第2个参数是中断相关的操作，也可以不使用中断
第3个涉及设备名称，比如“/dev/input0”、“/dev/input1”

使用ft5x06触摸屏芯片时，需要设置复位引脚、可以使用中断引脚。这些“独特的、非通用”的操作在下半部里实现：提供一个“ft5x06_config_s”结构体，代码如下：

struct ft5x06_config_s

{

/* 设备特性参数 */

uint8_t address; /* 7位I2C地址（仅使用第0-6位） */

uint32_t frequency; /* 默认I2C通信频率 */

/* IRQ/GPIO访问回调函数。这些操作均通过回调函数封装，

* 以实现FT5X06驱动与不同开发板、MCU在GPIO中断处理上的差异解耦。

* attach - 将FT5x06中断处理函数绑定到GPIO中断

* enable - 启用或禁用GPIO中断

* clear - 确认/清除所有未处理的GPIO中断

* wakeup - 向FT5x06发送WAKE中断，将FT5x06从休眠模式切换到工作模式

* nreset - 控制芯片复位引脚（低电平有效）

#ifndef CONFIG_FT5X06_POLLMODE

/* 将FT5x06中断处理函数绑定到GPIO中断：返回值为执行结果，参数依次为配置结构体、中断服务函数、参数 */

int (\*attach)(FAR const struct ft5x06_config_s \*config, xcpt_t isr,

FAR void \*arg);

/* 启用/禁用GPIO中断：参数依次为配置结构体、启用状态（true=启用，false=禁用） */

void (\*enable)(FAR const struct ft5x06_config_s \*config, bool enable);

/* 清除GPIO未处理中断：参数为配置结构体 */

void (\*clear)(FAR const struct ft5x06_config_s \*config);

#endif

/* 唤醒FT5x06：参数为配置结构体 */

void (\*wakeup)(FAR const struct ft5x06_config_s \*config);

/* 控制复位引脚：参数依次为配置结构体、引脚状态（true/false对应不同电平） */

void (\*nreset)(FAR const struct ft5x06_config_s \*config,

bool state);

};

代码适配

首先在单板启动文件里添加代码：

然后实现“r528_ft5x06_register”函数（注意：为例加快实验，在“nuttx/drivers/input/ft5x06.c”里直接添加下面代码）：

/* 100ask for r528 */

#define FT5X06_I2C_ADDRESS (0x70 >> 1)

#define FT5X06_FREQUENCY 400000

#ifndef CONFIG_FT5X06_POLLMODE

static int r528_ft5x06_attach(const struct ft5x06_config_s \*config,

xcpt_t isr, void *arg)

{

if (isr)

{

iinfo("Attaching %p\n", isr);

}

else

{

iinfo("Detaching %p\n", g_priv_config.handler);

}

return OK;

}

#endif

/****************************************************************************

* Name: r528_ft5x06_enable

* Description:

* Enable or disable a GPIO interrupt

****************************************************************************/

#ifndef CONFIG_FT5X06_POLLMODE

static void r528_ft5x06_enable(const struct ft5x06_config_s \*config,

bool enable)

{

irqstate_t flags;

flags = enter_critical_section();

if (enable)

{

}

else

{

}

leave_critical_section(flags);

}

#endif

/****************************************************************************

* Name: r528_ft5x06_clear

* Description:

* Acknowledge/clear any pending GPIO interrupt

****************************************************************************/

#ifndef CONFIG_FT5X06_POLLMODE

static void r528_ft5x06_clear(const struct ft5x06_config_s \*config)

{

/* Does nothing */

#endif

/****************************************************************************

* Name: r528_ft5x06_wakeup

* Description:

* Issue WAKE interrupt to FT5x06 to change the FT5x06 from Hibernate to

* Active mode.

****************************************************************************/

static void r528_ft5x06_wakeup(const struct ft5x06_config_s \*config)

{

/* We do not have access to the WAKE pin in the implementation */

/****************************************************************************

* Name: r528_ft5x06_nreset

* Description:

* Control the chip reset pin

****************************************************************************/

static void r528_ft5x06_nreset(const struct ft5x06_config_s \*config,

bool nstate)

{

/* We do not have access to the RESET pin in the implementation */

}

static const struct ft5x06_config_s g_ft5x06_config =

{

.address = FT5X06_I2C_ADDRESS,

.frequency = FT5X06_FREQUENCY,

#ifndef CONFIG_FT5X06_POLLMODE

.attach = r528_ft5x06_attach,

.enable = r528_ft5x06_enable,

.clear = r528_ft5x06_clear,

#endif

.wakeup = r528_ft5x06_wakeup,

.nreset = r528_ft5x06_nreset

};

int r528_ft5x06_register(struct i2c_master_s \*i2c_bus)

{

return ft5x06_register(i2c_bus, &g_ft5x06_config, 0);

}

测试

配置项：

CONFIG_EXAMPLES_FT5X06=y

CONFIG_INPUT_FT5X06=y

CONFIG_FT5X06_POLLMODE=y

执行命令：

nsh> ls /dev/

/dev:

……

input0

……

nsh> ft5x06

Usage: ft5x06 <dev>

eg. ft5x06 /dev/input0

nsh> ft5x06 /dev/input0

x = 103, y = 181, pressure = 0

x = 111, y = 181, pressure = 0

I2C驱动子系统框架​

I2C控制器驱动上半部​

下半部核心结构体​

上半部源码分析​

APP接口与工具​

I2C控制器驱动下半部​

下半部源码分析​

代码适配​

设备驱动使用的接口​

触摸屏驱动开发实例​

I2C设备驱动程序开发方法​

分析ft5x05.c对外提供的接口​

分析ft5x05.c驱动程序​

代码适配​

测试​

I2C驱动子系统框架

I2C控制器驱动上半部

下半部核心结构体

上半部源码分析

APP接口与工具

I2C控制器驱动下半部

下半部源码分析

代码适配

设备驱动使用的接口

触摸屏驱动开发实例

I2C设备驱动程序开发方法

分析ft5x05.c对外提供的接口

分析ft5x05.c驱动程序

代码适配

测试
