构建脚本的基础知识

GCC编译过程

以下内容为了便于操作以GCC为例，对于交叉编译工具链也是一样的。

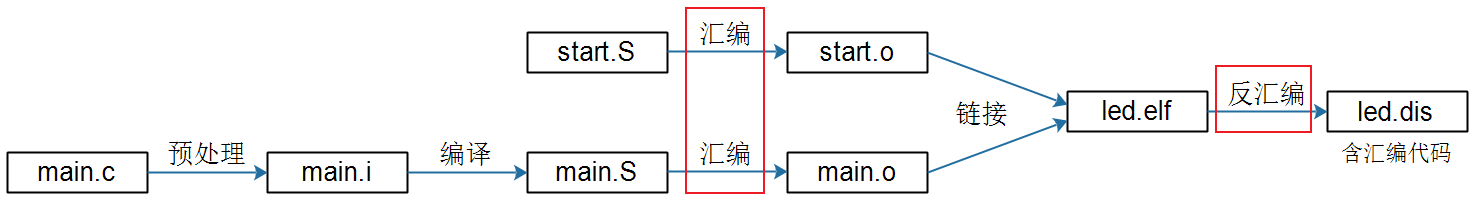

一个C/C++文件要经过预处理(preprocessing)、编译(compilation)、汇编(assembly)和链接(linking)等4步才能变成可执行文件。

通过不同的gcc选项可以控制这些过程：

在日常交流中通常使用“编译”统称这4个步骤，如果不是特指这4个步骤中的某一个，本教程也依惯例使用“编译”这个统称。

gcc使用示例：

gcc hello.c // 输出一个名为a.out的可执行程序，然后可以执行./a.out

gcc -o hello hello.c // 输出名为hello的可执行程序，然后可以执行./hello

gcc -o hello hello.c -static // 静态链接

gcc -c -o hello.o hello.c // 先编译(不链接)

gcc -o hello hello.o // 再链接

执行“gcc -o hello hello.c -v”时，可以查看到这些步骤：

cc1 main.c -o /tmp/ccXCx1YG.s

as -o /tmp/ccZfdaDo.o /tmp/ccXCx1YG.s

cc1 sub.c -o /tmp/ccXCx1YG.s

as -o /tmp/ccn8Cjq6.o /tmp/ccXCx1YG.s

collect2 -o test /tmp/ccZfdaDo.o /tmp/ccn8Cjq6.o ....

可以手工执行以下命令体验一下：

gcc -E -o hello.i hello.c

gcc -S -o hello.s hello.i

gcc -c -o hello.o hello.s

gcc -o hello hello.o

预处理

C/C++源文件中，以“#”开头的命令被称为预处理命令，如包含命令“#include”、宏定义命令“#define”、条件编译命令“#if”、“#ifdef”等。预处理就是将要包含(include)的文件插入原文件中、将宏定义展开、根据条件编译命令选择要使用的代码，最后将这些东西输出到一个“.i”文件中等待进一步处理。

编译

编译就是把C/C++代码(比如上述的“.i”文件)“翻译”成汇编代码，所用到的工具为cc1(它的名字就是cc1，x86有自己的cc1命令，ARM板也有自己的cc1命令)。

汇编

汇编就是将第二步输出的汇编代码翻译成符合一定格式的机器代码，在Linux系统上一般表现为ELF目标文件(OBJ文件)，用到的工具为as。x86有自己的as命令，ARM版也有自己的as命令，也可能是xxxx-as（比如arm-linux-as）。

“反汇编”是指将机器代码转换为汇编代码，这在调试程序时常常用到。

链接

链接就是将上步生成的OBJ文件和系统库的OBJ文件、库文件链接起来，最终生成了可以在特定平台运行的可执行文件，用到的工具为ld或collect2。

编译程序时，加上-v选项就可以看到这几个步骤。比如：

gcc -o hello hello.c -v

可以看到很多输出结果，我们把其中的主要信息摘出来：

cc1 hello.c -o /tmp/cctETob7.s

as -o /tmp/ccvv2KbL.o /tmp/cctETob7.s

collect2 -o hello crt1.o crti.o crtbegin.o /tmp/ccvv2KbL.o crtend.o crtn.o

以上3个命令分别对应于编译步骤中的预处理+编译、汇编和链接，ld被collect2调用来链接程序。预处理和编译被放在了一个命令（cc1）中进行的，可以把它再次拆分为以下两步：

cpp -o hello.i hello.c

cc1 hello.i -o /tmp/cctETob7.s

我们不需要手工去执行cpp、cc1、collect2等命令，我们直接执行gcc并指定不同的参数就可以了。

GCC常用选项

以下内容为例便于操作以GCC为例，对于交叉编译工具链也是一样的。

怎么编译多个文件

① 一起编译、链接：

gcc -o test main.c sub.c

② 分开编译，统一链接：

gcc -c -o main.o main.c

gcc -c -o sub.o sub.c

gcc -o test main.o sub.o

制作、使用动态库

制作、编译动态库：

gcc -c -o main.o main.c

gcc -c -o sub.o sub.c

gcc -shared -o libsub.so sub.o sub2.o sub3.o(可以使用多个.o生成动态库)

gcc -o test main.o -lsub -L /libsub.so/所在目录/

使用动态库时，先把libsub.so放到Ubuntu的/lib目录，然后就可以运行test程序。

如果不想把libsub.so放到/lib，也可以放在某个目录比如/a，然后如下执行：

export LD_LIBRARY_PATH=\$LD_LIBRARY_PATH:/a

./test

制作、使用静态库

gcc -c -o main.o main.c

gcc -c -o sub.o sub.c

ar crs libsub.a sub.o sub2.o sub3.o(可以使用多个.o生成静态库)

gcc -o test main.o libsub.a (如果.a不在当前目录下，需要指定它的绝对或相对路径)

运行：不需要把静态库libsub.a放到板子上。

很有用的选项

gcc -E main.c // 查看预处理结果，比如头文件是哪个

gcc -E -dM main.c > 1.txt // 把所有的宏展开，存在1.txt里

gcc -Wp,-MD,abc.dep -c -o main.o main.c // 生成依赖文件abc.dep，后面Makefile会用

echo 'main(){}'| gcc -E -v - // 它会列出头文件目录、库目录(LIBRARY_PATH)

下面的资料来自GCC官方文档及一些中文资料，没必要逐一研读，用到时再翻翻。

常见的头文件问题

编译时找不到头文件。在程序中这样包含头文件：#include <xxx.h>

对于尖括号里的头文件，去哪里找它？

系统目录：就是交叉编译工具链里的某个include目录；

也可以自己指定：编译时用 “ -I dir ”选项指定。

怎么确定“系统目录”？

执行下面命令确定目录：

echo 'main(){}'\| \$CC -E -v -

它会列出头文件目录、库目录(LIBRARY_PATH)。

你需要在头文件目录中确定有没有这个文件，或是自己指定头文件目录。

常见的库文件问题

链接程序时如果有这样的提示：undefined reference to `xxx'，它表示xxx函数未定义。

那么解决方法有2：

① 去写出这个函数

② 或是使用库函数，那需要在链接时指定库

怎么指定库？想链接libabc.so，那链接时加上：-labc。

库在哪里？

① 系统目录：就是交叉编译工具链里的某个lib目录

② 也可以自己指定：链接时用 “ -L dir ”选项指定

怎么确定“系统目录”？执行下面命令确定目录：

echo 'main(){}'\| \$CC -E -v -

它会列出头文件目录、库目录(LIBRARY_PATH)，你编译出库文件时，可以把它放入系统库目录。

Makefile的使用

Makefile规则

一个简单的Makefile文件包含一系列的“规则”，其样式如下：

目标(target)…: 依赖(prerequiries)…

<tab>命令(command)

目标(target)通常是要生成的文件的名称，可以是可执行文件或OBJ文件，也可以是一个执行的动作名称，诸如`clean’。

依赖是用来产生目标的材料(比如源文件)，一个目标经常有几个依赖。

命令是生成目标时执行的动作，一个规则可以含有几个命令，每个命令占一行。

**注意**：每个命令行前面必须是一个Tab字符，即命令行第一个字符是Tab。这是容易出错的地方。

通常，如果一个依赖发生了变化，就需要规则调用命令以更新或创建目标。但是并非所有的目标都有依赖，例如，目标“clean”的作用是清除文件，它没有依赖。

规则一般是用于解释怎样和何时重建目标。make首先调用命令处理依赖，进而才能创建或更新目标。当然，一个规则也可以是用于解释怎样和何时执行一个动作，即打印提示信息。

一个Makefile文件可以包含规则以外的其他文本，但一个简单的Makefile文件仅仅需要包含规则。虽然真正的规则比这里展示的例子复杂，但格式是完全一样的。

对于上面的Makefile，执行“make”命令时，仅当hello.c文件比hello文件新，才会执行命令“arm-linux-gcc –o hello hello.c”生成可执行文件hello；如果还没有hello文件，这个命令也会执行。

运行“make clean”时，由于目标clean没有依赖，它的命令“rm -f hello”将被强制执行。

Makefile变量与赋值

变量的定义语法形式如下：

> immediate = deferred > > immediate ?= deferred > > immediate := immediate > > immediate += deferred or immediate > > define immediate > > deferred > > endef

在GNU make中对变量的赋值有两种方式：延时变量、立即变量。区别在于它们的定义方式和扩展时的方式不同，前者在这个变量使用时才扩展开，意即当真正使用时这个变量的值才确定；后者在定义时它的值就已经确定了。使用`=’，`?=’定义或使用define指令定义的变量是延时变量；使用`:=’定义的变量是立即变量。需要注意的一点是，`?=’仅仅在变量还没有定义的情况下有效，即`?=’被用来定义第一次出现的延时变量。

对于附加操作符`+=’，右边变量如果在前面使用（:=）定义为立即变量则它也是立即变量，否则均为延时变量。

Makefile常用函数

函数调用的格式如下：

$(function arguments)

这里`function’是函数名，`arguments’是该函数的参数。参数和函数名之间是用空格或Tab隔开，如果有多个参数，它们之间用逗号隔开。这些空格和逗号不是参数值的一部分。内核的Makefile中用到大量的函数，现在介绍一些常用的。

字符串替换和分析函数

① $(subst from,to,text)

在文本`text’中使用`to’替换每一处`from’。

比如：$(subst ee,EE,feet on the street)

结果为‘fEEt on the strEEt’。

② $(patsubst pattern,replacement,text)

寻找`text’中符合格式`pattern’的字，用`replacement’替换它们。`pattern’和`replacement’中可以使用通配符。

比如：$(patsubst %.c,%.o,x.c.c bar.c)

结果为：`x.c.o bar.o’。

③ $(strip string)

去掉前导和结尾空格，并将中间的多个空格压缩为单个空格。

比如：$(strip a b c )

结果为`a b c’。

④ $(findstring find,in)

在字符串`in’中搜寻`find’，如果找到，则返回值是`find’，否则返回值为空。

比如：

$(findstring a,a b c)

$(findstring a,b c)

将分别产生值`a’和`’(空字符串)。

⑥ $(filter pattern...,text)

返回在`text’中由空格隔开且匹配格式`pattern...’的字，去除不符合格式`pattern...’的字。

比如：$(filter %.c %.s,foo.c bar.c baz.s ugh.h)

结果为`foo.c bar.c baz.s’。

⑦ $(filter-out pattern...,text)

返回在`text’中由空格隔开且不匹配格式`pattern...’的字，去除符合格式`pattern...’的字。它是函数filter的反函数。

比如：$(filter %.c %.s,foo.c bar.c baz.s ugh.h)

结果为‘ugh.h’。

⑧ $(sort list)

将‘list’中的字按字母顺序排序，并去掉重复的字。输出由单个空格隔开的字的列表。

比如：$(sort foo bar lose)

返回值是‘bar foo lose’。

文件名函数

① $(dir names...)

抽取‘names...’中每一个文件名的路径部分，文件名的路径部分包括从文件名的首字符到最后一个斜杠(含斜杠)之前的一切字符。

比如：$(dir src/foo.c hacks)

结果为‘src/ ./’。

② $(notdir names...)

抽取‘names...’中每一个文件名中除路径部分外一切字符（真正的文件名）。

比如：$(notdir src/foo.c hacks)

结果为‘foo.c hacks’。

③ $(suffix names...)

抽取‘names...’中每一个文件名的后缀。

比如：$(suffix src/foo.c src-1.0/bar.c hacks)

结果为‘.c .c’。

④ $(basename names...)

抽取‘names...’中每一个文件名中除后缀外一切字符。

比如：$(basename src/foo.c src-1.0/bar hacks)

结果为‘src/foo src-1.0/bar hacks’。

⑤ $(addsuffix suffix,names...)

参数‘names...’是一系列的文件名，文件名之间用空格隔开；suffix是一个后缀名。将suffix(后缀)的值附加在每一个独立文件名的后面，完成后将文件名串联起来，它们之间用单个空格隔开。

比如：$(addsuffix .c,foo bar)

结果为‘foo.c bar.c’。

⑥ $(addprefix prefix,names...)

参数‘names’是一系列的文件名，文件名之间用空格隔开；prefix是一个前缀名。将preffix(前缀)的值附加在每一个独立文件名的前面，完成后将文件名串联起来，它们之间用单个空格隔开。

比如：$(addprefix src/,foo bar)

结果为‘src/foo src/bar’。

⑦ $(wildcard pattern)

参数‘pattern’是一个文件名格式，包含有通配符(通配符和shell中的用法一样)。函数wildcard的结果是一列和格式匹配的且真实存在的文件的名称，文件名之间用一个空格隔开。

比如若当前目录下有文件1.c、2.c、1.h、2.h，则：

> c_src := $(wildcard *.c)

结果为‘1.c 2.c’。

其他函数

① $(foreach var,list,text)

前两个参数，‘var’和‘list’将首先扩展，注意最后一个参数‘text’此时不扩展；接着，‘list’扩展所得的每个字，都赋给‘var’变量；然后‘text’引用该变量进行扩展，因此‘text’每次扩展都不相同。

函数的结果是由空格隔开的‘text’ 在‘list’中多次扩展后，得到的新‘list’，就是说：‘text’多次扩展的字串联起来，字与字之间由空格隔开，如此就产生了函数foreach的返回值。

下面是一个简单的例子，将变量‘files’的值设置为 ‘dirs’中的所有目录下的所有文件的列表：

> dirs := a b c d > > files := $(foreach dir,$(dirs),$(wildcard $(dir)/*))

这里‘text’是‘$(wildcard $(dir)/*)’，它的扩展过程如下：

a. 第一个赋给变量dir的值是`a’，扩展结果为‘$(wildcard a/*)’；

b. 第二个赋给变量dir的值是`b’，扩展结果为‘$(wildcard b/*)’；

c. 第三个赋给变量dir的值是`c’，扩展结果为‘$(wildcard c/*)’；

如此继续扩展。

这个例子和下面的例有共同的结果：

> files := $(wildcard a/* b/* c/* d/*)

② $(if condition,then-part[,else-part])

首先把第一个参数‘condition’的前导空格、结尾空格去掉，然后扩展。如果扩展为非空字符串，则条件‘condition’为‘真’；如果扩展为空字符串，则条件‘condition’为‘假’。

如果条件‘condition’为‘真’,那么计算第二个参数‘then-part’的值，并将该值作为整个函数if的值。

如果条件‘condition’为‘假’,并且第三个参数存在，则计算第三个参数‘else-part’的值，并将该值作为整个函数if的值；如果第三个参数不存在，函数if将什么也不计算，返回空值。

**注意：**仅能计算‘then-part’和‘else-part’二者之一，不能同时计算。这样有可能产生副作用（例如函数shell的调用）。

③ $(origin variable)

变量‘variable’是一个查询变量的名称，不是对该变量的引用。所以，不能采用‘$’和圆括号的格式书写该变量，当然，如果需要使用非常量的文件名，可以在文件名中使用变量引用。

函数origin的结果是一个字符串，该字符串变量是这样定义的：

> ‘undefined' ：如果变量‘variable’从没有定义； > > ‘default' ：变量‘variable’是缺省定义； > > ‘environment' ：变量‘variable’作为环境变量定义，选项‘-e’没有打开； > > ‘environment override' ：变量‘variable’作为环境变量定义，选项‘-e’已打开； > > ‘file' ：变量‘variable’在Makefile中定义； > > ‘command line' ：变量‘variable’在命令行中定义； > > ‘override' ：变量‘variable’在Makefile中用override指令定义； > > ‘automatic' ：变量‘variable’是自动变量

④ $(shell command arguments)

函数shell是make与外部环境的通讯工具。函数shell的执行结果和在控制台上执行‘command arguments’的结果相似。不过如果‘command arguments’的结果含有换行符（和回车符），则在函数shell的返回结果中将把它们处理为单个空格，若返回结果最后是换行符（和回车符）则被去掉。

比如当前目录下有文件1.c、2.c、1.h、2.h，则：

> c_src := $(shell ls *.c)

结果为‘1.c 2.c’。

《Makefile介绍》这小节可以在阅读内核、bootloader、应用程序的Makefile文件时，作为手册来查询。下面以options程序的Makefile作为例子进行演示，Makefile的内容如下：

> File: Makefile > > 01 src := $(shell ls *.c) > > 02 objs := $(patsubst %.c,%.o,$(src)) > > 03 > > 04 test: $(objs) > > 05 gcc -o $@ $^ > > 06 > > 07 %.o:%.c > > 08 gcc -c -o $@ $< > > 09 > > 10 clean: > > 11 rm -f test *.o

上述Makefile中$@、$^、$<称为自动变量。$@表示规则的目标文件名；$^表示所有依赖的名字，名字之间用空格隔开；$<表示第一个依赖的文件名。‘%’是通配符，它和一个字符串中任意个数的字符相匹配。

options目录下所有的文件为main.c，Makefile，sub.c和sub.h，下面一行行地分析：

第1行src变量的值为‘main.c sub.c’。

第2行objs变量的值为‘main.o sub.o’，是src变量经过patsubst函数处理后得到的。

第4行实际上就是：

test : main.o sub.o

目标test的依赖有二：main.o和sub.o。开始时这两个文件还没有生成，在执行生成test的命令之前先将main.o、sub.o作为目标查找到合适的规则，以生成main.o、sub.o。

第7、8行就是用来生成main.o、sub.o的规则：

对于main.o这个规则就是：

> main.o:main.c > > gcc -c -o main.o main.c

对于sub.o这个规则就是：

> sub.o:sub.c > > gcc -c -o sub.o sub.c

这样，test的依赖main.o和sub.o就生成了。

第5行的命令在生成main.o、sub.o后得以执行。

在options目录下第一次执行make命令可以看到如下信息：

> gcc -c -o main.o main.c > > gcc -c -o sub.o sub.c > > gcc -o test main.o sub.o

然后修改sub.c文件，再次执行make命令，可以看到如下信息：

> gcc -c -o sub.o sub.c > > gcc -o test main.o sub.o

可见，只编译了更新过的sub.c文件，对main.c文件不用再次编译，节省了编译的时间。

Kconfig介绍

参考文档：任一个Linux内核的Documentation\kbuild\kconfig-language.rst

对于各类内核，只要支持menuconfig配置界面，都是使用Kconfig。在配置界面中，可以选择、设置选项，这些设置会保存在.config文件里。编译脚本会包含“.config”，根据里面的值决定编译哪些文件、怎么编译文件。“.config”文件也会被转换为头文件，C程序可以从头文件中获得配置信息。

本节使用一个“test_kconfig”工程来讲解，对于openvela，可以执行“m menuconfig”进行操作。

配置界面示例

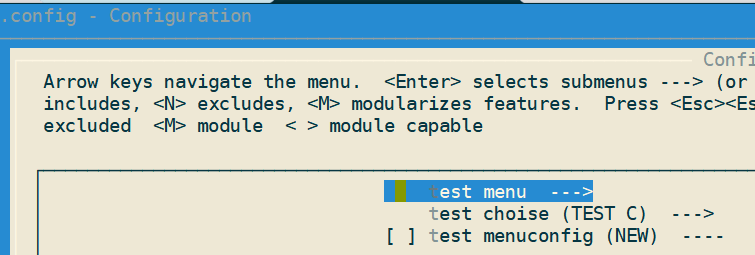

执行“m menuconfig”命令，可以得到如下配置界面：

问题：

• 这个界面里，各个配置项来自哪里

• 这个界面里，这些配置项是怎么组织的

• 这个界面里，我们的选择、设置，结果保存在哪里

• 这些配置结果，怎么使用

配置结果的保存

在配置界面中操作的结果保存在.config文件中，示例如下：

> # >

> \# Automatically generated file; DO NOT EDIT.

> > # Configuration > > # > > # > > # test menu > > # > > CONFIG_TEST_A=y > > CONFIG_TEST_B=y > > CONFIG_TEST_C=y > > # CONFIG_TEST_D is not set > > # CONFIG_TEST_MENUCONFIG is not set

内核的编译脚本会包含.config文件，它会根据里面的变量选择内核特性。

描述单个配置项config

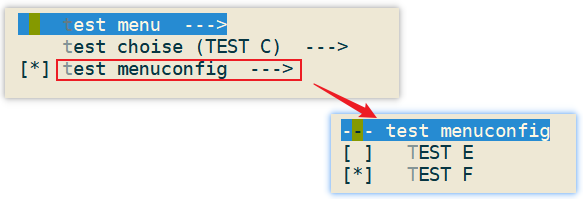

在menuconfig界面，可以看到这个配置项：

在配置界面，使用方向箭头游走到“TEST E”后，可以：

• 输入Y，选择配置项，在.config中对应“CONFIG_TEST_E=y”

• 输入N，不选择配置项，在.config中对应“# CONFIG_TEST_E is not set”

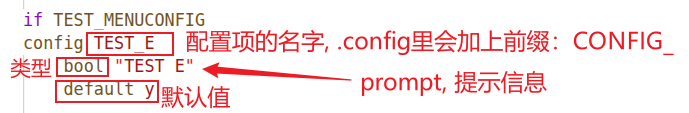

上图中的配置项怎么实现的？在Kconfig文件中，它对应下列代码：

上面是一个精简的例子，完整的例子可以从Linux中获得，如下：

> config SGI_SNSC
> bool "SGI Altix system controller communication support"
> depends on (IA64_SGI_SN2 || IA64_GENERIC)
> default y
> help
> If you have an SGI Altix and you want to enable system
> controller communication from user space (you want this!),
> say Y. Otherwise, say N.

解释如下：

• config
  表示config option，这是Kconfig的基本entry；其他entry是用来管理config的。
  config 表示一个配置选项的开始，紧跟着的 SGI_SNSC 是配置选项的名称。
  config 下面几行定义了该配置选项的属性。
  属性可以是该配置选项的：类型、输入提示、依赖关系、默认值、帮助信息。

• bool 表示配置选项的类型，每个 config 菜单项都要有类型定义，变量有5种类型

> bool 布尔类型 > > tristate 三态类型 > > string 字符串 > > hex 十六进制 > > int 整型

"SGI Altix system controller communication support"：提示信息

• depends on：表示依赖关系，只有(IA64SGISN2 || IA64GENERIC)被选中，才可以选择SGISNSC

• select XXX：表示反向依赖关系，即当前配置选项被选中后，XXX选项就会被选中。

• default 表示配置选项的默认值，bool 类型的默认值可以是 y/n。

• help 帮助信息，在menuconfig界面输入H键时，就会提示帮助信息。

实现菜单menu/endmenu

代码如下：

> menu "test menu" > > config TEST_A > > bool "TEST A" > > default y > > config TEST_B > > bool "TEST B" > > default y > > endmenu

界面如下：

语法``解释如下：

• menu "xxx"表示一个菜单，菜单名是"xxx"

• menu和endmenu之间的entry都是"xxx"菜单的选项

• 在上面的例子中子菜单有``2``个选项：

> "TEST A" > > "TEST B"

实现单选choice/endchoice

代码如下：

> choice > > prompt "test choise" > > default TEST_C > > config TEST_C > > bool "TEST C" > > default y > > config TEST_D > > bool "TEST D" > > default y > > endchoice

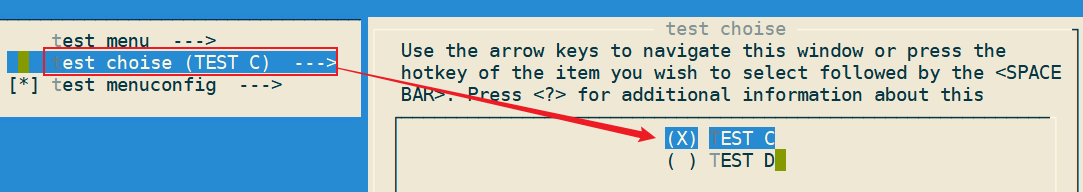

界面如下：

在上述界面中，对于“``test choise``”，有2个选择：

> TEST C > > TEST D

语法解释如下：

• choice表示"选择"

• choice和endchoice之间的entry是可以选择的项目

• 它们之间，只能有一个被设置为"y"：表示编进内核

• 它们之间，可以设置多个为"m"：表示编译为模块

• 比如一个硬件有多个驱动程序：

同一时间只能有一个驱动能编进内核

但是多个驱动都可以单独编译为模块

menuconfig

menuconfig XXX和config XXX类似，唯一不同的是该选项除了能设置y/m/n外，还可以实现菜单效果(能回车进入该项内部)。

示例代码：

> menuconfig TEST_MENUCONFIG > > bool "test menuconfig" > > default n > > if TEST_MENUCONFIG > > config TEST_E > > bool "TEST E" > > default y > > config TEST_F > > bool "TEST F" > > default y > > endif

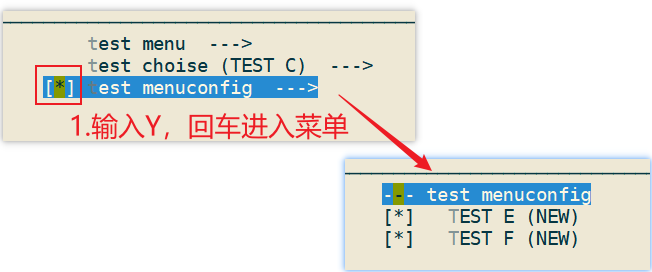

界面如下：

menuconfig常用格式有2种：

> menuconfig M
> if M
> config C1
> config C2
> endif

或：

> menuconfig M
> config C1
> depends on M
> config C2
> depends on M

第1项menuconfig M跟config M语法是一样的，不同之处在于menuocnfig M后面可以跟着好几个依赖于M的config C1、config C2等子配置项。

if/endif

在上面的menuconfig中就有if/endif的使用，它的语法如下：

> "if" <expr>
> <if block>
> "endif"

示例如下，只有定义了的TEST_MENUCONFIG项，“``TEST_E``”等才会显示出来：

> if TEST_MENUCONFIG > > config TEST_E > > bool "TEST E" > > default y > > config TEST_F > > bool "TEST F" > > default y > > endif

source

source 语句用于读取另一个文件中的 Kconfig 文件，比如：

> source "``abc``/Kconfig"

comment

comment 语句出现在界面的第一行，用于定义一些提示信息，如：

> comment "abc/ Configurations" > > source "abc/Kconfig"

界面如下：
