进程、线程、调度的内部机制

创建进程/线程的内部原理​

芯片架构（以ARM架构为例）​

ARM芯片属于精简指令集计算机(RISC：Reduced Instruction Set Computing)，它所用的指令比较简单，有如下特点：

① 对内存只有读、写指令

② 对于数据的运算是在CPU内部实现

③ 使用RISC指令的CPU复杂度小一点，易于设计

对于上图所示的加法运算a = a + b，在RISC中要使用4条汇编指令：

① 读内存a

② 读内存b

③ 计算a+b

④ 把结果写入内存

问题：在CPU内部，用什么来保存a、b、a+b ？

CPU内部都有R0、R1、……、R15等寄存器；它们可以用来“暂存”数据。

对于R13、R14、R15，还另有用途：

  • R13：别名SP(Stack Pointer)，栈指针

  • R14：别名LR(Link Register)，用来保存返回地址

  • R15：别名PC(Program Counter)，程序计数器，表示当前指令地址，写入新值即可跳转

C函数内部机制​

对于一个C函数，它的本质是各类汇编指令对内存的操作：

  • 在内存（栈）里保存寄存器、返回地址

  • 在内存（栈）里分配局部变量

  • 使用机器码读写内存、计算、跳转

以一个add函数为例，它的C代码如下：

int add(volatile int a, volatile int b)

{

volatile int sum;

sum = a + b;

return sum;

}

把上述代码存为add.c，使用如下命令生成反汇编码文件add.dis：

arm-none-eabi-gcc -O2 -c -o add.o add.c

arm-none-eabi-objdump -D add.o > add.dis

add.dis内容如下：

00000000 <add>:

: e24dd010 sub sp, sp, \#16

: e58d0004 str r0, \[sp, \#4\]

: e58d1000 str r1, \[sp\]

c: e59d3004 ldr r3, [sp, #4]

: e59d2000 ldr r2, \[sp\]

: e0833002 add r3, r3, r2

: e58d300c str r3, \[sp, \#12\]

1c: e59d000c ldr r0, [sp, #12]

: e28dd010 add sp, sp, \#16

: e12fff1e bx lr

在视频里演示add函数的执行过程。

线程启动、切换时要做什么​

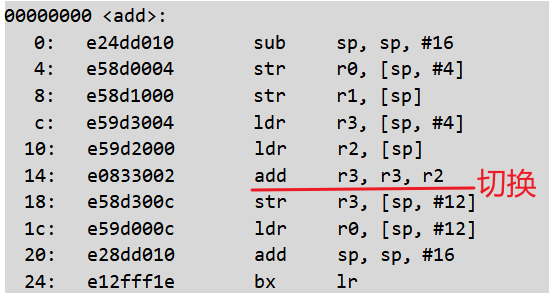

假设线程A运行到add函数的中间，比如运行到下图位置时，切换到线程B。

这个“切换”动作要做什么事情？保存线程A的现场——就是现场A被切换瞬间所有寄存器的值，恢复B的现场以运行线程B。

为什么要“保存A的现场”？

  • 线程A说：我辛辛苦苦刚把寄存器R3算出来，还没使用呢，调度器大哥你要帮我保存起来啊，下次我能再次运行时，你要帮我恢复R3

  • 把R3保存进哪里？从哪里恢复R3？线程A的栈！

怎么“恢复B的现场”？

  • 找到上次“B的现场”存储的位置

  • 从里面读取各个数值，写到CPU寄存器里

  • 从上次被打断的位置继续运行

第1次启动线程A、线程B时，也是通过“恢复现场”来实现的，这以为着创建线程A、线程B时，要“构造、伪造它们的现场”：就是在各自的栈里，构造各个寄存器的值。比如线程A的栈里PC寄存器的位置，要存入线程A的入口函数地址。

创建线程时做什么​

创建一个进程或一个线程时，需要提供什么参数？或者它内部会生成什么内容？下面的信息是必须的：

  • 你要做什么事情？必定有一个入口函数

  • 栈：就是一块内存，当程序运行是用来保存局部变量、CPU寄存器、返回地址等

  • 优先级

  • TCB（Task Control Block，任务控制块）：就是一个结构体，用来记录任务的细节，比如上面提到的入口函数、栈、优先级等

创建一个进程或线程时，必定实现如下功能：

  • 分配TCB、分配栈

  • 在TCB里记录各类信息

  • 在栈里伪造“现场”

  • 把TCB放入“就绪链表”，甚至可能触发调度

创建进程/线程源码情景分析​

openvela里调度的基本单元是线程，进程也是“特殊的线程”。线程的创建函数“pthread_create”、进程创建函数“task_create”是类似的。

先列出最终结果：

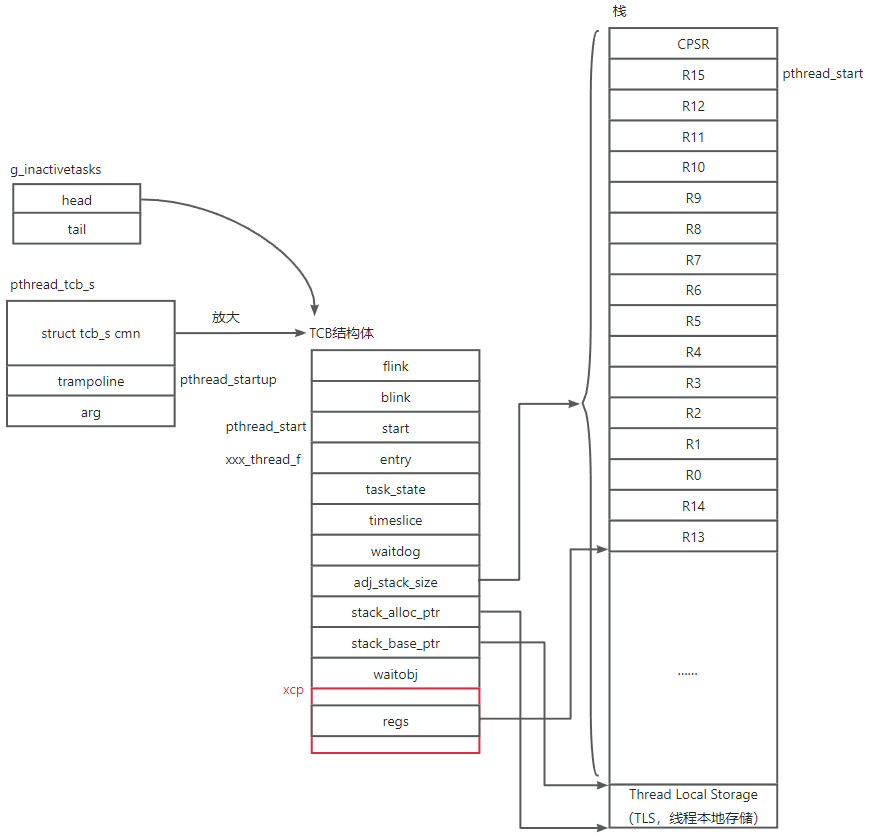

创建线程的结果（图）​

使用pthread_create创建线程的图示：

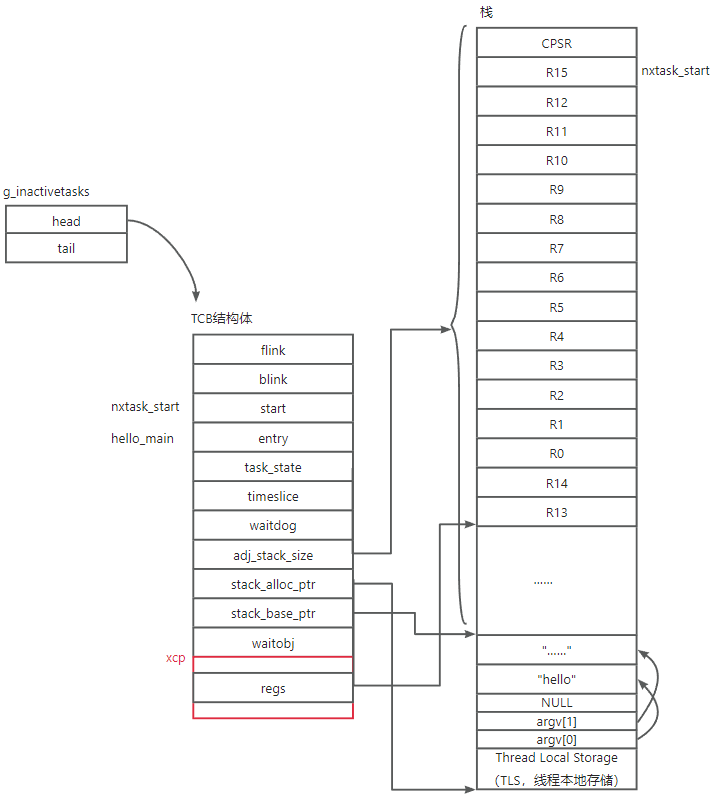

创建进程的结果（图）​

使用task_create创建线程的图示：

TCB和栈的构造（源码情景分析）​

pthread_create函数调用关系如下：

pthread_create // nuttx/libs/libc/pthread/pthread_create.c

// nuttx/sched/pthread/pthread_create.c

nx_pthread_create(pthread_startup, thread, attr, pthread_entry,

arg);

// 1. 分配TCB

ptcb = kmm_zalloc(sizeof(struct pthread_tcb_s));

// 2. 使用APP提供的栈或者分配栈

up_use_stack/up_create_stack

// 3. 初始化TCB

// nuttx/sched/task/task_setup.c

ret = pthread_setup_scheduler(ptcb, param.sched_priority, pthread_start,

entry);

nxthread_setup_scheduler // nuttx/sched/task/task_setup.c

tcb-\>start = start; // pthread_start

// 注意entry.pthread和entry.main是union

tcb-\>entry.main = (main_t)entry;

// 4. 初始化TCB里处理器相关的部分（伪造现场）

up_initial_state(tcb);

xcp-\>regs\[REG_PC\] = (uint32_t)tcb-\>start;

// 5. 设置参数

// nuttx/sched/pthread/pthread_create.c

pthread_tcb_setup(ptcb, parent, trampoline, arg);

ptcb-\>trampoline = trampoline; // pthread_startup

ptcb-\>arg = arg;

// 6. 设置调度相关的参数

ptcb-\>cmn.flags \|= TCB_FLAG_SCHED_RR;

ptcb-\>cmn.timeslice = MSEC2TICK(CONFIG_RR_INTERVAL);

// 7. 放入就绪链表

nxtask_activate((FAR struct tcb_s \*)ptcb);

task_create函数调用关系如下：

task_create // nuttx/sched/task/task_create.c

// nuttx/sched/task/task_create.c

task_create_with_stack

nxtask_create // nuttx/sched/task/task_create.c

nxthread_create //

// 1. 分配TCB

tcb = kmm_zalloc(...)

nxtask_init // nuttx/sched/task/task_init.c

// 2. 使用APP提供的栈或者分配栈

up_use_stack/up_create_stack

// 3. 初始化TCB

ret = nxtask_setup_scheduler(tcb, priority, nxtask_start,

entry, ttype);

// 4. 放入就绪链表

nxtask_activate(tcb);

进程_线程的启动和调度机制​

调度方法的生活示例演绎​

本节讲解“RR调度机制”。

以上述生活场景为例，妈妈正在“轮流”给小孩喂饭、回复同事微信信息：

  • 如果厨房着火了，那么需要“立刻”去灭火。因为“灭火”的优先级最高！

  • 如果电脑收到了邮件，那么妈妈会这样做：先喂饭、再回复微信信息，最后才看邮件。大家优先级都一样，凭什么“邮件”可以插队？这不公平。所以“回复邮件”排到最后。

  • 如果洗衣机的衣服洗好了，那么它也去排队。但是妈妈没有处理完“喂饭、回信息、回邮件”的话，她不会去晾衣服——因为晾衣服的优先级最低。

如果有两个“妈妈”呢？比如妈妈的双胞胎妹妹来帮忙：

  • 平时，妈妈喂饭，小姨回复微信信息

  • 如果厨房着火了，小姨去灭火；妈妈一会喂饭、一会回复微信信息

  • 灭火完毕后，妈妈、小姨一个负责喂饭、另一个负责回复信息

  • 如果厨房里的高压锅冒气了，妈妈、小姨都可能去处理

  • 如果洗衣机的衣服洗好了，那么它也去排队。但是妈妈、小姨忙不过来，就没人晾衣服

线程状态与切换图​

在涉及FIFO、RR调度机制时，还有一个前提：是否“可抢占”，意思是有更高优先级的就绪任务时，它是否可以即刻运行。如果可以即刻运行，那么就是“可抢占调度”。

我们讲解FIFO、RR调度机制时，是指同一优先级下的任务如何调度。

使用“可抢占调度”和“RR调度”时，进程/线程被创建后，它能否立刻运行？

  • 如果它的优先级比“所有就绪的任务”都高，那么它就可以“抢占”CPU立刻运行

  • 如果它的优先级是最高的，但是跟它一样高的任务正在运行，它就去排队

  • 如果它的优先级比较低，那么也去后面排队

提问：去哪里找到“所有就绪的任务”来进行比较？去哪里“排队”？

回答：这必定涉及“任务链表”，有“就绪任务链表”，也有其他链表。一个任务在哪个链表里，跟它的“状态”有关。

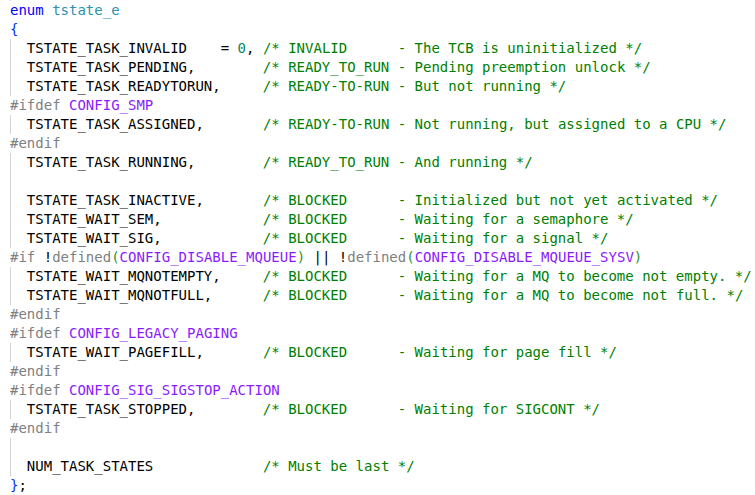

在文件“nuttx/include/nuttx/sched.h”中，定义了线程的多个状态，如下：

openvela里有如下用于管理任务的链表：

#define list_readytorun() (&g_readytorun)

#define list_pendingtasks() (&g_pendingtasks)

#define list_waitingforsignal() (&g_waitingforsignal)

#define list_waitingforfill() (&g_waitingforfill)

#define list_stoppedtasks() (&g_stoppedtasks)

#define list_inactivetasks() (&g_inactivetasks)

#define list_assignedtasks(cpu) (&g_assignedtasks[cpu])

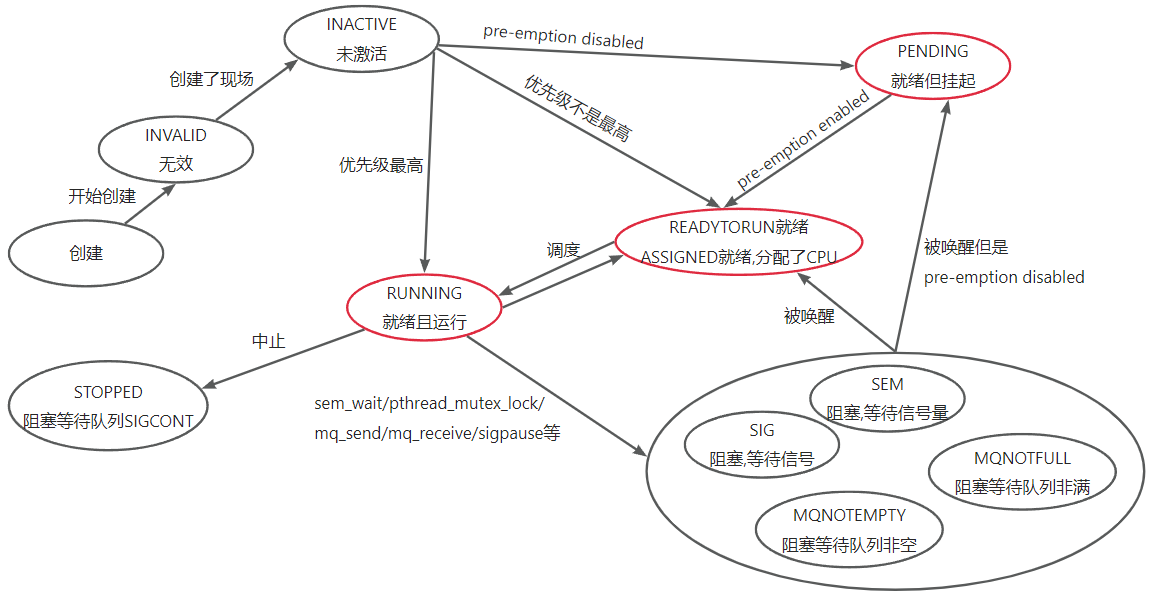

任务状态之间的转换关系为：

UP系统FIFO调度源码分析​

看视频。

进程、线程创建过程如下，最后都会调用“nxtask_activate”：

task_create

task_create_with_stack

nxtask_create

nxthread_create

nxtask_init

nxtask_setup_scheduler

nxtask_activate

posix_spawn

nxposix_spawn_exec

exec_spawn

exec_internal

exec_module

nxtask_init

nxtask_setup_scheduler

nxtask_activate

pthread_create

nx_pthread_create

pthread_setup_scheduler

nxtask_activate

kthread_create

kthread_create_with_stack

nxthread_create

nxtask_init

nxtask_activate

nxtask_activate: // nuttx/sched/task/task_activate.c

if (nxsched_add_readytorun(tcb)) --\> nxsched_add_prioritized

{

up_switch_context(tcb, rtcb);

}

RR调度的过程：

# tick中断初始化过程

nx_start > clock_initialize > up_timer_initialize >

irq_attach(29, (xcpt_t)platform_tick, NULL);

// vendor/allwinnertech/chips/r528/r528_timerisr.c

platform_tick

nxsched_process_timer // nuttx/sched/sched/sched_processtimer.c

nxsched_process_scheduler

# 对于RR调度机制

nxsched_process_scheduler // nuttx/sched/sched/sched_processtimer.c

for (i = 0; i \< CONFIG_SMP_NCPUS; i++)

{

nxsched_cpu_scheduler(i); // nuttx/sched/sched/sched_processtimer.c

// nuttx/sched/sched/sched_roundrobin.c

nxsched_process_roundrobin(rtcb, 1, false);

tcb-\>timeslice -= decr;

if (tcb-\>timeslice \<= 0 && !nxsched_islocked_tcb(tcb))

// 当前任务重新排序

if (nxsched_reprioritize_rtr(tcb, tcb-\>sched_priority))

{

// 有必要的话切换任务

up_switch_context(this_task(), rtcb);

}

# 对于FIFO调度机制

# define nxsched_process_scheduler() // nuttx/sched/sched/sched_processtimer.c

任务状态控制函数​

在可抢占调度机制下，无论是FIFO还是RR调度机制，如果新创建的任务优先级最高，那么它可以立刻运行。对于FIFO机制，如果新建的任务优先级不是最高，那么它无法立刻运行，只有当前的任务主动放弃运行，其他任务才能运行。

无论是FIFO还是RR调度机制，当前任务都可以调用sleep、sem_wait等函数进入阻塞状态。这些函数的内部机制是怎样的？

sleep函数源码分析​

sleep函数会让当前任务从“任务就绪链表”里移到“等待信号的链表”，并且启动任务自身的“看门狗定时器”。

tick中断里会判断“看门狗定时器”的时间是否超时，如果超时则把对应任务唤醒：从“等待信号的链表”里移到“任务就绪链表”。

代码如下：

第1步：sleep函数调用过程

sleep(time) // nuttx/libs/libc/unistd/lib_sleep.c

clock_nanosleep // nuttx/sched/signal/sig_nanosleep.c

nxsig_clockwait // nuttx/sched/signal/sig_timedwait.c

if (rqtp && rqtp-\>tv_sec == 0 && rqtp-\>tv_nsec == 0)

{

sched_yield();

return -EAGAIN;

}

// 启动看门狗定时器

// 参数都是(..., nxsig_timeout, rtcb)

wd_start_abstick/wd_start_realtime/wd_start_abstime

// 从就绪链表移除

nxsched_remove_self(rtcb);

// 放入“等待信号的链表”

rtcb-\>task_state = TSTATE_WAIT_SIG;

dq_addlast((FAR dq_entry_t \*)rtcb, &g_waitingforsignal);

// 切换任务

up_switch_context(this_task(), rtcb);

第2步：看门狗定时器超时的函数调用过程

nxsched_process_timer // nuttx/sched/sched/sched_processtimer.c

wd_timer(clock_systime_ticks()); // nuttx/sched/wdog/wd_start.c

// 判断看门狗定时器是否超时

wd_expiration(ticks); // nuttx/sched/wdog/wd_start.c

wdog = list_first_entry(&g_wdactivelist, struct wdog_s, node);

// 比较看看是否超时

clock_compare(wdog-&gt;expired, ticks)

// 若超时，从g_wdactivelist链表移除

list_delete(&wdog-\>node);

// 运行看门口定时器的超时函数

func = wdog-\>func;

CALL_FUNC(func, wdog-\>arg);

nxsig_timeout // nuttx/sched/signal/sig_timedwait.c

// 把任务从“等待信号的链表”移除

dq_rem((FAR dq_entry_t \*)wtcb, list_waitingforsignal());

// 把任务放入就绪链表并可能调度

if (nxsched_add_readytorun(wtcb))

{

up_switch_context(wtcb, rtcb);

}

sem_wait函数源码分析​

任务A调用sem_wait时可能会阻塞，那么它将被从“任务就绪链表”里移除，然后放入semaphore本身的链表。

任务B调用sem_post时，会从semaphore本身的链表找到任务A，然后把它唤醒。

第1步：sem_wait函数的调用过程：

sem_wait // nuttx/libs/libc/semaphore/sem_wait.c

nxsem_wait(sem); // nuttx/sched/semaphore/sem_wait.c

nxsem_wait_slow // nuttx/sched/semaphore/sem_wait.c

rtcb-\>waitobj = sem;

rtcb-\>errcode = OK;

// 从就绪链表移除

nxsched_remove_self(rtcb);

// 放入“这个semaphore的链表”

rtcb-\>task_state = TSTATE_WAIT_SEM;

nxsched_add_prioritized(rtcb, SEM_WAITLIST(sem));

// 切换任务

up_switch_context(this_task(), rtcb);

ret = rtcb-\>errcode != OK ? -rtcb-\>errcode : OK;

第2步：sem_post函数的调用过程：

sem_post // nuttx/libs/libc/semaphore/sem_post.c

nxsem_post // nuttx/sched/semaphore/sem_post.c

nxsem_post_slow // nuttx/sched/semaphore/sem_post.c

sem_count = atomic_fetch_add(NXSEM_COUNT(sem), 1);

// 从“这个semaphore的链表”里移除任务

stcb = (FAR struct tcb_s \*)dq_remfirst(SEM_WAITLIST(sem));

// 把任务放入就绪链表并可能调度

if (nxsched_add_readytorun(stcb))

{

up_switch_context(stcb, rtcb);

}
