控制中心功能开发

https功能开发

HTTP基础概念及操作

HTTP（HyperText Transfer Protocol，超文本传输协议）是互联网上应用最广泛的一种网络协议，用于客户端（如浏览器、程序）与服务器之间的通信。简单来说，就是客户端向服务器发送请求，服务器根据请求返回相应的数据。

HTTP有如下几种操作方法。

（1）GET方法：从服务器获取数据（相当于 "读取" 操作）

特点：

参数会直接附加在 URL 后面（例如：https://example.com/get?name=test&age=18）
由于参数在 URL 中可见，不适合传输敏感信息（如密码）
传输的数据量有限制（取决于浏览器和服务器的限制）
典型场景：浏览网页、搜索内容、获取列表数据等

（2）POST方法：服务器提交数据（相当于 "写入" 操作）

特点：

参数不会显示在 URL 中，而是放在请求体（Request Body）中
适合传输敏感信息和大量数据
数据传输量没有严格限制（由服务器配置决定）
典型场景：用户登录、表单提交、上传文件等

（3）其他常见方法

PUT：更新服务器上的资源（全量更新）
DELETE：删除服务器上的资源
PATCH：部分更新服务器上的资源

使用HTTP的通信流程为：

客户端建立与服务器的连接
客户端发送 HTTP 请求（包含请求方法、目标 URL、请求头、请求体等）
服务器接收请求并处理
服务器返回 HTTP 响应（包含状态码、响应头、响应体等）
客户端接收响应并处理数据
连接关闭（短连接模式下）

libcurl库的使用

第1步：初始化 libcurl 全局环境

curl_global_init(CURL_GLOBAL_ALL);

功能：初始化 libcurl 的全局资源，必须在所有其他 curl 函数之前调用

参数CURL_GLOBAL_ALL表示初始化所有可能的全局资源

第2步：创建 curl 会话句柄

CURL \*curl = curl_easy_init();

if(curl == NULL) {

// 初始化失败处理

return 1;

}

功能：创建一个 curl 会话实例，后续的操作都基于此句柄

必须检查返回值，确保创建成功

第3步：设置请求选项

使用curl_easy_setopt函数设置各种请求参数，常用选项：

// 设置请求的URL

curl_easy_setopt(curl, CURLOPT_URL, "https://example.com");

// 设置是否跟随重定向（1L表示启用）

curl_easy_setopt(curl, CURLOPT_FOLLOWLOCATION, 1L);

// SSL相关设置（示例中禁用了验证，实际生产环境不推荐）

curl_easy_setopt(curl, CURLOPT_SSL_VERIFYPEER, 0L); // 禁用服务器证书验证

curl_easy_setopt(curl, CURLOPT_SSL_VERIFYHOST, 0L); // 禁用主机名验证

第4步：通过回调函数处理服务器返回的数据。

// 定义存储响应数据的结构体

struct MemoryStruct {

char \*memory; // 存储数据的缓冲区

size_t size; // 数据大小

};

// 回调函数：用于接收服务器返回的数据

static size_t WriteMemoryCallback(void \*contents, size_t size, size_t nmemb, void \*userp) {

size_t realsize = size \* nmemb;

struct MemoryStruct \*mem = (struct MemoryStruct \*)userp;

// 重新分配内存以容纳新数据

char \*ptr = realloc(mem-\>memory, mem-\>size + realsize + 1);

if(!ptr) {

printf("内存不足\n");

return 0;

}

mem-\>memory = ptr;

// 复制新数据到缓冲区

memcpy(&(mem-\>memory\[mem-\>size\]), contents, realsize);

mem-\>size += realsize;

mem->memory[mem->size] = 0; // 添加字符串结束符

return realsize; // 返回实际处理的数据大小

}

// 初始化缓冲区

struct MemoryStruct chunk;

chunk.memory = malloc(1);

chunk.size = 0;

// 设置回调函数和数据存储结构体

curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, WriteMemoryCallback);

curl_easy_setopt(curl, CURLOPT_WRITEDATA, (void \*)&chunk);

第5步：执行请求

CURLcode res = curl_easy_perform(curl);

if(res != CURLE_OK) {

// 请求失败处理

syslog(LOG_INFO, "请求失败: %s\n", curl_easy_strerror(res));

} else {

// 请求成功，处理响应数据

syslog(LOG_INFO,"接收数据大小: %lu 字节\n", (unsigned long)chunk.size);

// chunk.memory中存储了服务器返回的数据

}

第6步：释放资源

// 清理curl会话句柄

curl_easy_cleanup(curl);

// 清理libcurl全局环境

curl_global_cleanup();

// 释放存储响应数据的内存

free(chunk.memory);

在第3步中添加以下设置即可发送 POST 请求：

// 设置为POST方法

curl_easy_setopt(curl, CURLOPT_POST, 1L);

// 设置POST数据

curl_easy_setopt(curl, CURLOPT_POSTFIELDS, "name=test&age=18"); // 表单数据

示例程序

源码如下：

#include <stdio.h>

#include <string.h>

#include <stdlib.h>

#include <sys/types.h>

#include <sys/stat.h>

#include <unistd.h>

#include <fcntl.h>

#include <errno.h>

#include <syslog.h>

#include <curl/curl.h>

// 定义宏将syslog替换为printf

#define syslog(priority, ...) printf(__VA_ARGS__)

struct MemoryStruct {

char \*memory;

size_t size;

};

static size_t WriteMemoryCallback(void \*contents, size_t size, size_t nmemb, void \*userp) {

size_t realsize = size \* nmemb;

struct MemoryStruct \*mem = (struct MemoryStruct \*)userp;

char \*ptr = realloc(mem-\>memory, mem-\>size + realsize + 1);

if(!ptr) {

printf("not enough memory (realloc returned NULL)\n");

return 0;

}

mem-\>memory = ptr;

memcpy(&(mem-\>memory\[mem-\>size\]), contents, realsize);

mem-\>size += realsize;

mem-\>memory\[mem-\>size\] = 0;

return realsize;

}

int main(int argc, char \*argv\[\])

{

CURL \*curl;

CURLcode res;

syslog(LOG_INFO,"to curl_global_init\n");

curl_global_init(CURL_GLOBAL_ALL);

// 初始化curl句柄

curl = curl_easy_init();

if (!curl) {

fprintf(stderr, "curl_easy_init() failed\n");

return 1;

}

// 准备接收数据的结构

struct MemoryStruct chunk;

// 先执行POST请求

syslog(LOG_INFO, "=== Performing POST request ===\n");

// 重置并设置POST请求选项

curl_easy_reset(curl);

curl_easy_setopt(curl, CURLOPT_URL, "https://httpbin.org/post");

curl_easy_setopt(curl, CURLOPT_USERAGENT, "Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36");

curl_easy_setopt(curl, CURLOPT_FOLLOWLOCATION, 1L);

curl_easy_setopt(curl, CURLOPT_SSL_VERIFYPEER, 0L);

curl_easy_setopt(curl, CURLOPT_SSL_VERIFYHOST, 0L);

curl_easy_setopt(curl, CURLOPT_POST, 1L);

curl_easy_setopt(curl, CURLOPT_POSTFIELDS, "name=test&age=18");

// 设置接收数据的回调

chunk.memory = malloc(1);

chunk.size = 0;

curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, WriteMemoryCallback);

curl_easy_setopt(curl, CURLOPT_WRITEDATA, (void \*)&chunk);

res = curl_easy_perform(curl);

if(res != CURLE_OK) {

syslog(LOG_INFO, "POST request failed: %s\n", curl_easy_strerror(res));

} else {

syslog(LOG_INFO, "POST request successful, %lu bytes retrieved\n", (unsigned long)chunk.size);

if(chunk.size \> 0) {

syslog(LOG_INFO, "POST Response data:\n%.\*s\n", (int)chunk.size, chunk.memory);

}

}

// 清理POST请求的数据

if (chunk.memory) {

free(chunk.memory);

}

// 再执行GET请求

syslog(LOG_INFO, "=== Performing GET request ===\n");

// 重置并设置GET请求选项

curl_easy_reset(curl);

curl_easy_setopt(curl, CURLOPT_URL, "https://httpbin.org/get");

curl_easy_setopt(curl, CURLOPT_USERAGENT, "Mozilla/5.0 (X11; Linux x86_64) AppleWebKit/537.36");

curl_easy_setopt(curl, CURLOPT_FOLLOWLOCATION, 1L);

curl_easy_setopt(curl, CURLOPT_SSL_VERIFYPEER, 0L);

curl_easy_setopt(curl, CURLOPT_SSL_VERIFYHOST, 0L);

// 设置接收数据的回调

chunk.memory = malloc(1);

chunk.size = 0;

curl_easy_setopt(curl, CURLOPT_WRITEFUNCTION, WriteMemoryCallback);

curl_easy_setopt(curl, CURLOPT_WRITEDATA, (void \*)&chunk);

res = curl_easy_perform(curl);

if(res != CURLE_OK) {

syslog(LOG_INFO, "GET request failed: %s\n", curl_easy_strerror(res));

} else {

syslog(LOG_INFO, "GET request successful, %lu bytes retrieved\n", (unsigned long)chunk.size);

if(chunk.size \> 0) {

syslog(LOG_INFO, "GET Response data:\n%.\*s\n", (int)chunk.size, chunk.memory);

}

}

// 清理

if (chunk.memory) {

free(chunk.memory);

}

curl_easy_cleanup(curl);

curl_global_cleanup();

return 0;

}

上机测试

按照视频把http加入工程、配置：

CONFIG_EXAMPLES_HTTP=y

CONFIG_LIB_CURL=y

CONFIG_DEV_URANDOM=y # 不加的话会卡死

CONFIG_DEV_URANDOM_ARCH=y

然后先清除再编译、打包，命令如下：

m c \# 必须先清除

m

pack

烧写映像文件后启动，先配置、测试WIFI（最好接上天线）：

ifup wlan0

wapi mode wlan0 2

# 100asktech 是WIFI密码,需要改成你自己的

wapi psk wlan0 100asktech 3

# Programmers是WIFI AP名字,需要改成你自己的

wapi essid wlan0 Programmers 1

renew wlan0

# 查看IP

ifconfig

# ping互联网, Ctrl+C退出

ping news.qq.com

再执行http命令：

http

websocket功能开发

WebSocket 基本概念

WebSocket是一种在单个 TCP 连接上进行全双工通信的协议，与传统的 HTTP 协议相比，它最大的特点是持久连接和双向通信。这意味着客户端和服务器建立连接后，可以随时向对方发送数据，而无需像 HTTP 那样每次通信都重新建立连接。

WebSocket 定义了两种主要的数据传输格式：

（1）文本数据（Text）：

基于 UTF-8 编码的字符串数据
适合传输 JSON、XML、普通文本等可读性强的数据
在 libwebsockets 中对应 LWS_WRITE_TEXT 标志

（2）二进制数据（Binary）：

原始字节流，没有编码限制
适合传输图片、音频、视频等二进制文件
在 libwebsockets 中对应 LWS_WRITE_BINARY 标志

两种类型的主要区别在于：文本数据必须符合 UTF-8 编码规范，而二进制数据可以是任意字节组合。接收方需要根据数据类型采用不同的处理方式。

libwebsockets 的使用

libwebsockets 是一个轻量级的 C 语言 WebSocket 库，支持客户端和服务器模式，同时提供了对 HTTP、SSL/TLS 等协议的支持。下面结合示例代码，讲解如何使用 libwebsockets 开发 WebSocket 客户端。

示例代码实现了一个简单的 WebSocket 客户端，功能包括：

连接到公共回声服务器（echo.websocket.org）
发送 5 条文本消息
接收服务器返回的回声消息
支持优雅退出

第1步：实现核心回调函数（处理事件逻辑）。

回调函数是 libwebsockets 的 “大脑”，所有网络事件（连接、发送、接收、关闭）都通过回调函数触发。需按步骤处理不同事件类型，代码如下：

static int callback(struct lws \*wsi, enum lws_callback_reasons reason, void \*user, void \*in, size_t len) {

struct session_data \*data = (struct session_data \*)user;

switch (reason) {

case LWS_CALLBACK_CLIENT_ESTABLISHED:

printf("连接已建立到服务器\n");

data-\>message_count = 0;

data-\>message_received = 0;

// 连接建立后，标记可写状态以发送第一条消息

lws_callback_on_writable(wsi);

break;

case LWS_CALLBACK_CLIENT_WRITEABLE: {

// 准备并发送消息

if (data-\>message_count \< 5) { // 示例：发送5条消息

char message\[128\];

int msg_len = snprintf(message, sizeof(message), "你好, 服务器! 这是消息 \#%d", data-\>message_count + 1);

// 分配发送缓冲区，libwebsockets 要求在数据前后预留空间

unsigned char \*buf = (unsigned char \*)malloc(LWS_PRE + msg_len + 1);

if (!buf) {

return -1;

}

memcpy(buf + LWS_PRE, message, msg_len);

buf[LWS_PRE + msg_len] = '\0'; // 确保字符串终止

int ret = lws_write(wsi, buf + LWS_PRE, msg_len, LWS_WRITE_TEXT);

free(buf);

if (ret \< msg_len) {

fprintf(stderr, "部分消息发送失败\n");

return -1;

} else {

printf("已发送: %s\n", message);

data-\>message_count++;

}

// 再次请求可写回调，准备发送下一条消息（或等待回复）

lws_callback_on_writable(wsi);

}

break;

}

case LWS_CALLBACK_CLIENT_RECEIVE:

// 处理接收到的消息

printf("收到回声: %.*s\n", (int)len, (char *)in);

data-\>message_received++;

// 收到回复后，可以计划发送下一条消息，或者在此示例中，我们发送5条后主要等待接收

// 在实际程序中，你可能需要更复杂的逻辑来控制流程

if (data-\>message_received \>= 5) {

printf("已收到所有预期回复。准备断开连接。\n");

interrupted = 1; // 触发断开连接和退出

}

break;

case LWS_CALLBACK_CLIENT_CLOSED:

printf("连接已关闭\n");

interrupted = 1;

break;

case LWS_CALLBACK_CLIENT_CONNECTION_ERROR:

fprintf(stderr, "连接错误: %s\n", in ? (char *)in : "未知错误");

interrupted = 1;

break;

default:

break;

}

return 0;

}

第2步：定义协议配置。将回调函数与协议名称绑定，告知 libwebsockets 用哪个回调处理事件。

// 定义我们使用的协议

static struct lws_protocols protocols\[\] = {

{

"echo-protocol",

callback,

sizeof(struct session_data), // 每个会话数据大小

0, // 最大帧大小，0表示使用库默认值

},

{ NULL, NULL, 0, 0 } // 结束标记

};

第3步：创建 libwebsockets 上下文（全局管理对象）

上下文（lws_context）是 libwebsockets 的全局管理对象，负责管理所有连接和资源，需按步骤初始化：

// 定义上下文创建信息结构体，并初始化清零

memset(&info, 0, sizeof(info));

// 配置上下文参数（客户端模式）

info.port = CONTEXT_PORT_NO_LISTEN; // 不作为服务器监听端口

info.iface = NULL;

info.protocols = protocols; // 关联协议数组（绑定回调函数）

info.gid = -1;

info.uid = -1;

info.options = LWS_SERVER_OPTION_DO_SSL_GLOBAL_INIT; // 启用 SSL

// 创建 libwebsockets 上下文

context = lws_create_context(&info);

if (!context) {

fprintf(stderr, "创建 libwebsockets 上下文失败\n");

return -1;

}

第3步：配置并发起服务器连接。

设置服务器地址、端口、路径等信息，发起 WebSocket 连接：

// 创建 libwebsockets 上下文

context = lws_create_context(&info);

if (!context) {

fprintf(stderr, "创建 libwebsockets 上下文失败\n");

return -1;

}

// 配置连接信息

// 先初始化清零

memset(&connect_info, 0, sizeof(connect_info));

// 配置连接参数

connect_info.context = context; // 关联上下文

connect_info.address = url; // 服务器地址

connect_info.port = port; // 端口

connect_info.path = "/"; // 请求路径

connect_info.host = connect_info.address; // 主机名（与地址一致，用于 SSL 验证）

connect_info.origin = connect_info.address;

connect_info.protocol = protocols\[0\].name;

connect_info.ssl_connection = LCCSCF_USE_SSL; // 使用 SSL (WSS)

printf("正在连接到 %s ...\n", url);

// 发起连接

wsi = lws_client_connect_via_info(&connect_info);

if (!wsi) {

fprintf(stderr, "初始连接尝试失败\n");

lws_context_destroy(context);

return -1;

}

第4步：启动事件循环（处理网络事件）。

事件循环是客户端的 “心脏”，通过 lws_service 函数持续处理网络事件（如连接、发送、接收）：

// 事件循环

// 进入事件循环，直到 interrupted 为 1（触发退出）

while (!interrupted) {

// 调用 lws_service 处理事件，超时 50 毫秒（避免阻塞）

// 检查是否有新事件（如可写、接收），并触发对应回调函数

lws_service(context, 50); // 50毫秒超时

第5步：清理资源（避免内存泄漏）

事件循环退出后，需按步骤销毁连接和上下文，释放所有资源：

// 销毁上下文（自动关闭所有连接）

lws_context_destroy(context);

示例程序

源码如下：

#include <libwebsockets.h>

#include <stdio.h>

#include <stdlib.h>

#include <string.h>

#include <signal.h>

static int interrupted = 0;

void signal_handler(int sig) {

interrupted = 1;

}

struct session_data {

int message_count;

int message_received;

};

static int callback(struct lws \*wsi, enum lws_callback_reasons reason, void \*user, void \*in, size_t len) {

struct session_data \*data = (struct session_data \*)user;

switch (reason) {

case LWS_CALLBACK_CLIENT_ESTABLISHED:

printf("连接已建立到服务器\n");

data-\>message_count = 0;

data-\>message_received = 0;

// 连接建立后，标记可写状态以发送第一条消息

lws_callback_on_writable(wsi);

break;

case LWS_CALLBACK_CLIENT_WRITEABLE: {

// 准备并发送消息

if (data-\>message_count \< 5) { // 示例：发送5条消息

char message\[128\];

int msg_len = snprintf(message, sizeof(message), "你好, 服务器! 这是消息 \#%d", data-\>message_count + 1);

// 分配发送缓冲区，libwebsockets 要求在数据前后预留空间

unsigned char \*buf = (unsigned char \*)malloc(LWS_PRE + msg_len + 1);

if (!buf) {

return -1;

}

memcpy(buf + LWS_PRE, message, msg_len);

buf[LWS_PRE + msg_len] = '\0'; // 确保字符串终止

int ret = lws_write(wsi, buf + LWS_PRE, msg_len, LWS_WRITE_TEXT);

free(buf);

if (ret \< msg_len) {

fprintf(stderr, "部分消息发送失败\n");

return -1;

} else {

printf("已发送: %s\n", message);

data-\>message_count++;

}

// 再次请求可写回调，准备发送下一条消息（或等待回复）

lws_callback_on_writable(wsi);

}

break;

}

case LWS_CALLBACK_CLIENT_RECEIVE:

// 处理接收到的消息

printf("收到回声: %.*s\n", (int)len, (char *)in);

data-\>message_received++;

// 收到回复后，可以计划发送下一条消息，或者在此示例中，我们发送5条后主要等待接收

// 在实际程序中，你可能需要更复杂的逻辑来控制流程

if (data-\>message_received \>= 5) {

printf("已收到所有预期回复。准备断开连接。\n");

interrupted = 1; // 触发断开连接和退出

}

break;

case LWS_CALLBACK_CLIENT_CLOSED:

printf("连接已关闭\n");

interrupted = 1;

break;

case LWS_CALLBACK_CLIENT_CONNECTION_ERROR:

fprintf(stderr, "连接错误: %s\n", in ? (char *)in : "未知错误");

interrupted = 1;

break;

default:

break;

}

return 0;

}

// 定义我们使用的协议

static struct lws_protocols protocols\[\] = {

{

"echo-protocol",

callback,

sizeof(struct session_data), // 每个会话数据大小

0, // 最大帧大小，0表示使用库默认值

},

{ NULL, NULL, 0, 0 } // 结束标记

};

int main() {

// 设置信号处理，用于优雅退出

signal(SIGINT, signal_handler);

struct lws_context_creation_info info;

struct lws_context \*context;

struct lws_client_connect_info connect_info;

struct lws \*wsi;

const char \*url = "echo.websocket.org";

int port = 443; // SSL 端口

struct session_data data;

// 定义上下文创建信息结构体，并初始化清零

memset(&info, 0, sizeof(info));

// 配置上下文参数（客户端模式）

info.port = CONTEXT_PORT_NO_LISTEN; // 不作为服务器监听端口

info.iface = NULL;

info.protocols = protocols; // 关联协议数组（绑定回调函数）

info.gid = -1;

info.uid = -1;

info.options = LWS_SERVER_OPTION_DO_SSL_GLOBAL_INIT; // 启用 SSL

// 创建 libwebsockets 上下文

context = lws_create_context(&info);

if (!context) {

fprintf(stderr, "创建 libwebsockets 上下文失败\n");

return -1;

}

// 配置连接信息

// 先初始化清零

memset(&connect_info, 0, sizeof(connect_info));

// 配置连接参数

connect_info.context = context; // 关联上下文

connect_info.address = url; // 服务器地址

connect_info.port = port; // 端口

connect_info.path = "/"; // 请求路径

connect_info.host = connect_info.address; // 主机名（与地址一致，用于 SSL 验证）

connect_info.origin = connect_info.address;

connect_info.protocol = protocols\[0\].name;

connect_info.ssl_connection = LCCSCF_USE_SSL; // 使用 SSL (WSS)

printf("正在连接到 %s ...\n", url);

// 发起连接

wsi = lws_client_connect_via_info(&connect_info);

if (!wsi) {

fprintf(stderr, "初始连接尝试失败\n");

lws_context_destroy(context);

return -1;

}

// 事件循环

// 进入事件循环，直到 interrupted 为 1（触发退出）

while (!interrupted) {

// 调用 lws_service 处理事件，超时 50 毫秒（避免阻塞）

// 检查是否有新事件（如可写、接收），并触发对应回调函数

lws_service(context, 50); // 50毫秒超时

}

// 销毁上下文（自动关闭所有连接）

lws_context_destroy(context);

printf("程序结束\n");

return 0;

}

上机测试

按照视频把websocket_test加入工程、配置：

CONFIG_EXAMPLES_WEBSOCKET_TEST=y

CONFIG_NETUTILS_CJSON=y

CONFIG_OPENSSL_MBEDTLS_WRAPPER=y

CONFIG_NETUTILS_LIBWEBSOCKETS=y

CONFIG_CRYPTO_MBEDTLS=y

CONFIG_MBEDTLS_NET_C=y

CONFIG_NET_TCPPROTO_OPTIONS=y

修改“apps/netutils/libwebsockets/Makefile”，加入最后3行：

CFLAGS += \

-I. \

-I$(LIBWEBSOCKETS_UNPACK)/lib/core \

-I$(LIBWEBSOCKETS_UNPACK)/lib/plat/unix \

-I$(LIBWEBSOCKETS_UNPACK)/lib/event-libs \

-I$(LIBWEBSOCKETS_UNPACK)/lib/system/smd \

-I$(LIBWEBSOCKETS_UNPACK)/lib/system/metrics \

-I$(LIBWEBSOCKETS_UNPACK)/lib/core-net \

-I$(LIBWEBSOCKETS_UNPACK)/lib/roles \

-I$(LIBWEBSOCKETS_UNPACK)/lib/roles/http \

-I$(LIBWEBSOCKETS_UNPACK)/lib/roles/h1 \

-I$(LIBWEBSOCKETS_UNPACK)/lib/roles/h2 \

-I$(LIBWEBSOCKETS_UNPACK)/lib/roles/ws \

-I$(LIBWEBSOCKETS_UNPACK)/lib/tls \

-I$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/wrapper/include/openssl \

-I$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/wrapper/include/internal \

-I$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/wrapper/include/platform

继续修改“apps/netutils/libwebsockets/Makefile”，加入最后1行：

CSRCS += \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/tls.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/tls-network.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/tls-sessions.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/tls-client.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/mbedtls-tls.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/mbedtls-extensions.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/mbedtls-x509.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/mbedtls-ssl.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/mbedtls-session.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/mbedtls-client.c \

$(LIBWEBSOCKETS_UNPACK)/lib/tls/mbedtls/wrapper/platform/ssl_pm.c # 100ask

修改“apps/crypto/openssl_mbedtls_wrapper/mbedtls/ssl_lib.c”，加入下面的代码：

/* 100ask */

int SSL_want_write(const SSL \*ssl)

{

SSL_ASSERT1(ssl);

if (ssl-\>err)

return 0;

return (SSL_want(ssl) == SSL_WRITING);

}

修改“apps/crypto/openssl_mbedtls_wrapper/mbedtls/err.c”，加入下面的代码：

/* 100ask */

char \*ERR_error_string(unsigned long e, char \*buf)

{

return "unknown";

}

然后先清除再编译、打包，命令如下：

m c \# 必须先清除

m

pack

烧写映像文件后启动，先配置、测试WIFI（最好接上天线）：

ifup wlan0

wapi mode wlan0 2

# 100asktech 是WIFI密码,需要改成你自己的

wapi psk wlan0 100asktech 3

# Programmers是WIFI AP名字,需要改成你自己的

wapi essid wlan0 Programmers 1

renew wlan0

# 查看IP

ifconfig

# ping互联网, Ctrl+C退出

ping news.qq.com

再执行http命令：

websocket_test

任务间通信功能开发

代码为：ipc_udp.c、ipc_udp.h。

接口函数

我们使用UDP网络通信实现任务之间的数据传输，它有如下优点：

无需创建连接，想发送时可以即刻发送
通信双方没有依赖，不必等对方先运行，大不了数据丢失
不必维护数据缓冲区

ipc_endpoint_t是核心结构体，它的内部成员为：

send：发送数据的函数
recv：接受数据的函数
cb：回调函数，如果提供cb函数，会创建一个线程循环等待、读取数据，读到后使用cb来处理。

结构体定义如下：

/**

* 传输的各方被称为endpoint

* 数据结构体，包含套接字、端口、服务器地址和回调函数

typedef struct ipc_endpoint_t {

void \*priv;

void \*user_data;

transfer_callback_t cb; // 接收到远端的客户端发来的信息后使用它来处理

int (\*send)(struct ipc_endpoint_t \*self, const char \*data, int len); // 发送数据的函数指针

int (\*recv)(struct ipc_endpoint_t \*self, unsigned char \*data, int maxlen, int \*retlen); // 接收数据的函数指针

} ipc_endpoint_t, \*p_ipc_endpoint_t;

接口函数只有2个：

// 创建一个UDP类型的IPC端点

p_ipc_endpoint_t ipc_endpoint_create_udp(int port_local, int port_remote, transfer_callback_t cb, void \*user_data);

// 销毁IPC端点，释放相关资源

void ipc_endpoint_destroy_udp(p_ipc_endpoint_t pendpoint);

使用示例

以arecord为例，它读取到声音数据后要发送给控制中心，它如下初始化、使用IPC：

 static p_ipc_endpoint_t g_ipc_ep_audio_upload;

 g_ipc_ep_audio_upload = ipc_endpoint_create_udp(0, AUDIO_PORT_UP, NULL, NULL);

 g_ipc_ep_audio_upload-\>send(g_ipc_ep_audio_upload, opus_buffer, encoded_bytes);

第2行：创建IPC对象时，只传入了远端端口AUDIO_PORT_UP，以后调用第3行来发送数据时，它内部会把数据通过UPD发送给远端。

以aplay为例，它调用recv函数等待网络数据，读到网络数据后再解码、播发：

 static p_ipc_endpoint_t g_ipc_ep_audio_download;

 g_ipc_ep_audio_download = ipc_endpoint_create_udp(AUDIO_PORT_DOWN, 0, NULL, NULL);

 while (0 != g_ipc_ep_audio_download-\>recv(g_ipc_ep_audio_download, opusbuf,

MAX_PACKET_SIZE, &opuslen));

第2行：创建IPC对象时，只传入了本地端口AUDIO_PORT_DOWN，以后调用第3行来读取数据时，内部就是读取该端口。

以控制中心为例，它要等待arecrod上报的音频数据，接受到之后马上使用websocket发给服务器。创建IPC时可以提供回调函数，这会导致控制中心创建了一个后台线程，它会读网络数据、然后调用回调函数发送给服务器：

 static p_ipc_endpoint_t g_ipc_ep_audio;

 g_ipc_ep_audio = ipc_endpoint_create_udp(AUDIO_PORT_UP, AUDIO_PORT_DOWN, process_opus_data_uploaded, NULL);

声音程序与控制中心演示

源码位于如下目录：

上传源码

把aplay.c、arecord.c放到如下目录：

/home/ubuntu/vela-opensource/vendor/allwinnertech/chips/r528/drivers/rtos-hal/hal/test/sound

把“control_center”整个目录放到如下目录：

/home/ubuntu/vela-opensource/apps/examples

修改编译脚本

修改“/home/ubuntu/vela-opensource/apps/examples/Kconfig”，添加：

source "/home/ubuntu/vela-opensource/apps/examples/control_center/Kconfig"

修改“/home/ubuntu/vela-opensource/vendor/allwinnertech/chips/r528/drivers/rtos-hal/hal/test/sound/Makefile”，添加：

CFLAGS += \${INCDIR_PREFIX}\$(APPDIR)/examples/control_center/

配置openvela

CONFIG_EXAMPLES_CONTROL_CENTER=y

CONFIG_EXAMPLES_CONTROL_CENTER_STACKSIZE=204800 # 这个栈要大一点

CONFIG_NET_UDP_MAX_CONNS=0 # 不限制UDP socket的数量

使用小智AI机器人

先连接WIFI：

ifup wlan0

wapi mode wlan0 2

wapi psk wlan0 100asktech 3

wapi essid wlan0 Programmers 1

renew wlan0

ifconfig

ping news.qq.com

再设置声卡：

amixer set 19 255

amixer set 20 255

amixer set 21 255

amixer set 6 180

amixer set 7 180

amixer set 15 7

接着运行程序：

arecord -D hw:snddmic -r 48000 -f 16 -c 2 -o &

aplay -D hw:audiocodec -r 48000 -f 16 -c 2 -o &

control_center &

根据提示信息，在<https://xiaozhi.me/>登录后激活设备，即可跟板子进行语音聊天。

声音程序与控制中心代码阅读

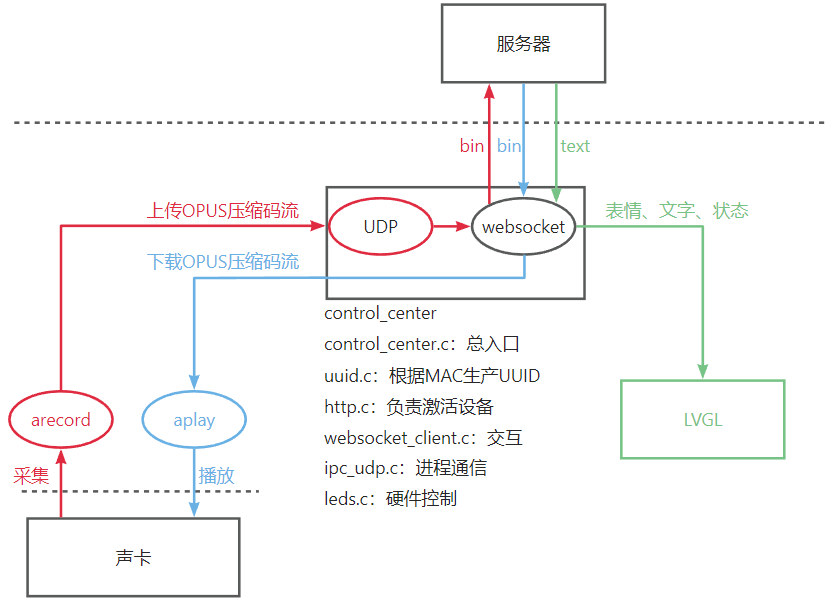

代码框架：

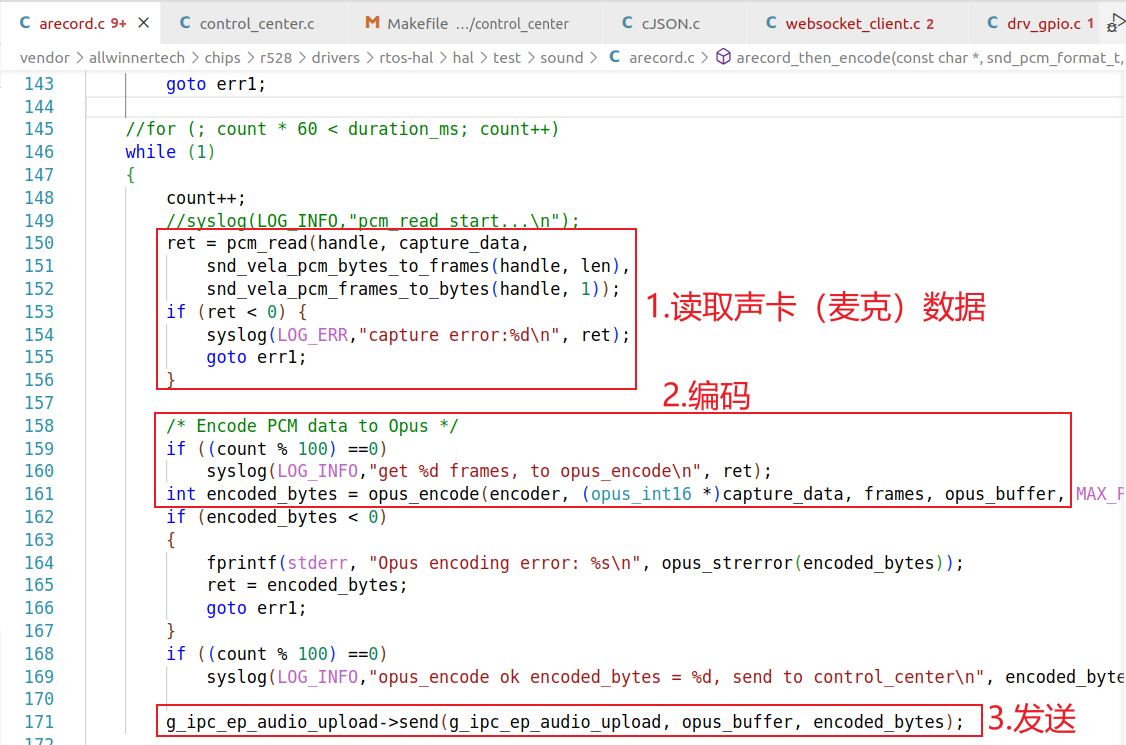

arecord

功能：读取声卡麦克风数据，使用opus编码，发送给control_center。

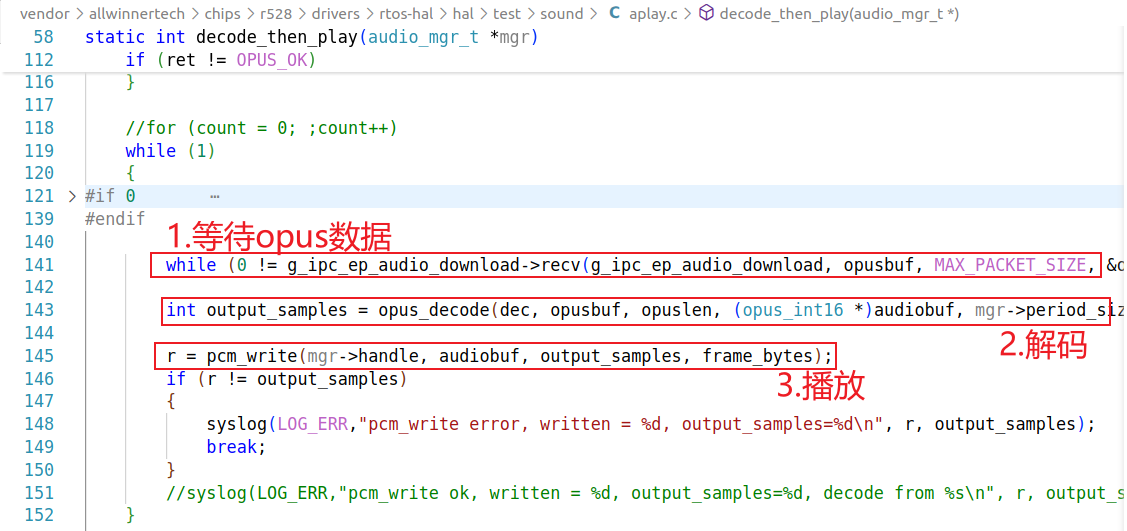

aplay

功能：等待control_center发来声音数据，使用opus解码，播放。

control_center

核心作用有4：

① 创建IPC端点：跟arecord、aplay、GUI程序通信

② 使用HTTP激活、认证设备

③ 建立websocket连接

④ 通过websocket发送音频数据给服务器，接收并处理服务器下发的音频数据、文本数据

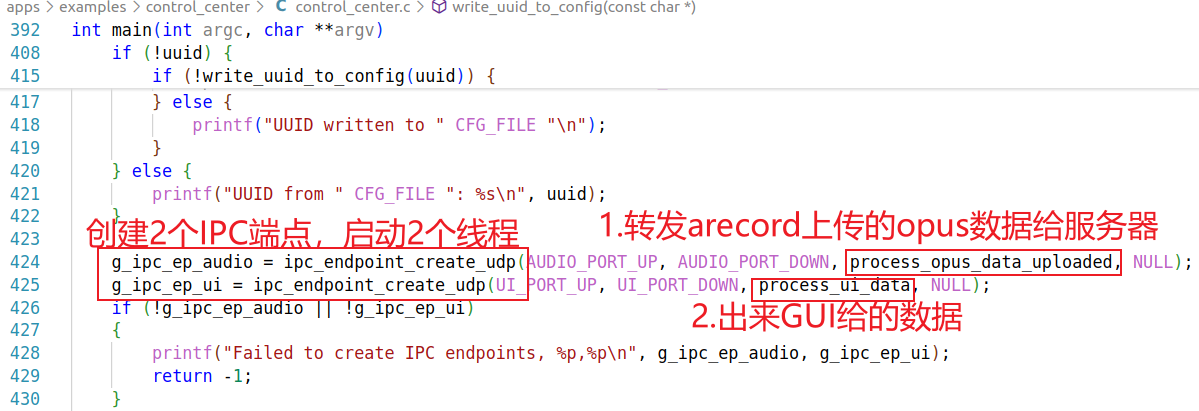

先创建2个IPC线程：线程A用于等待arecord上报的音频数据然后发送给服务器，线程B用于等待GUI发来的数据然后处理（为空函数，留待扩展）。

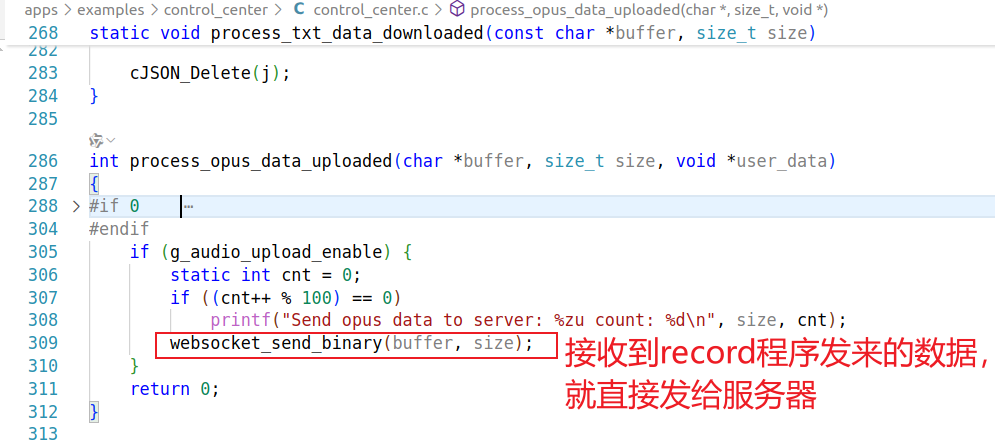

其中“process_opus_data_uploaded”函数为：

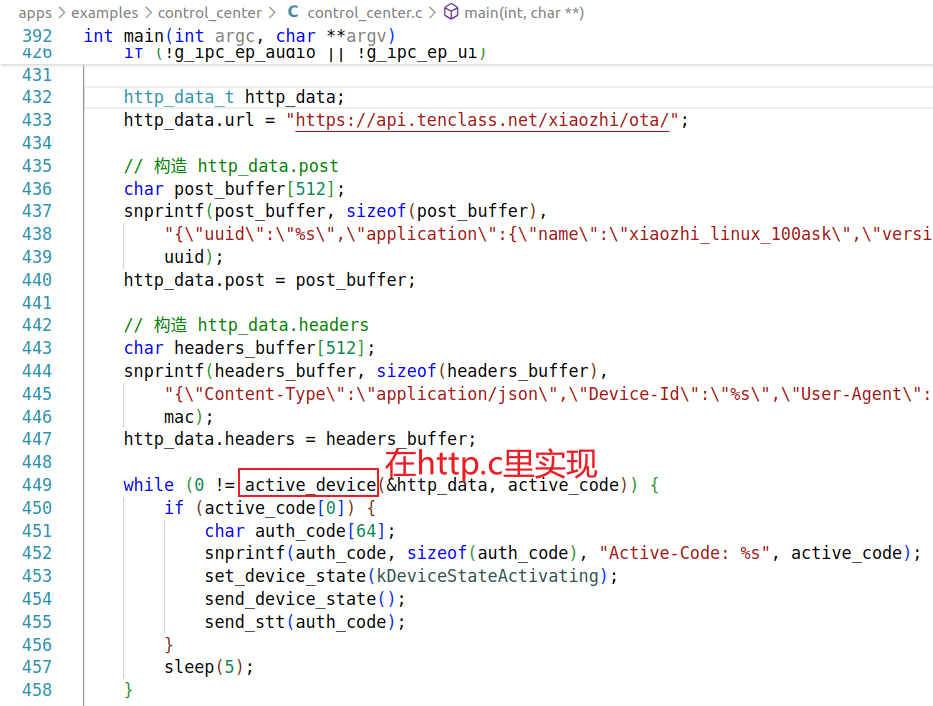

然后使用http协议激活、验证设备：

最后启动websocket线程：

① 提供函数给线程A发送音频数据给服务器

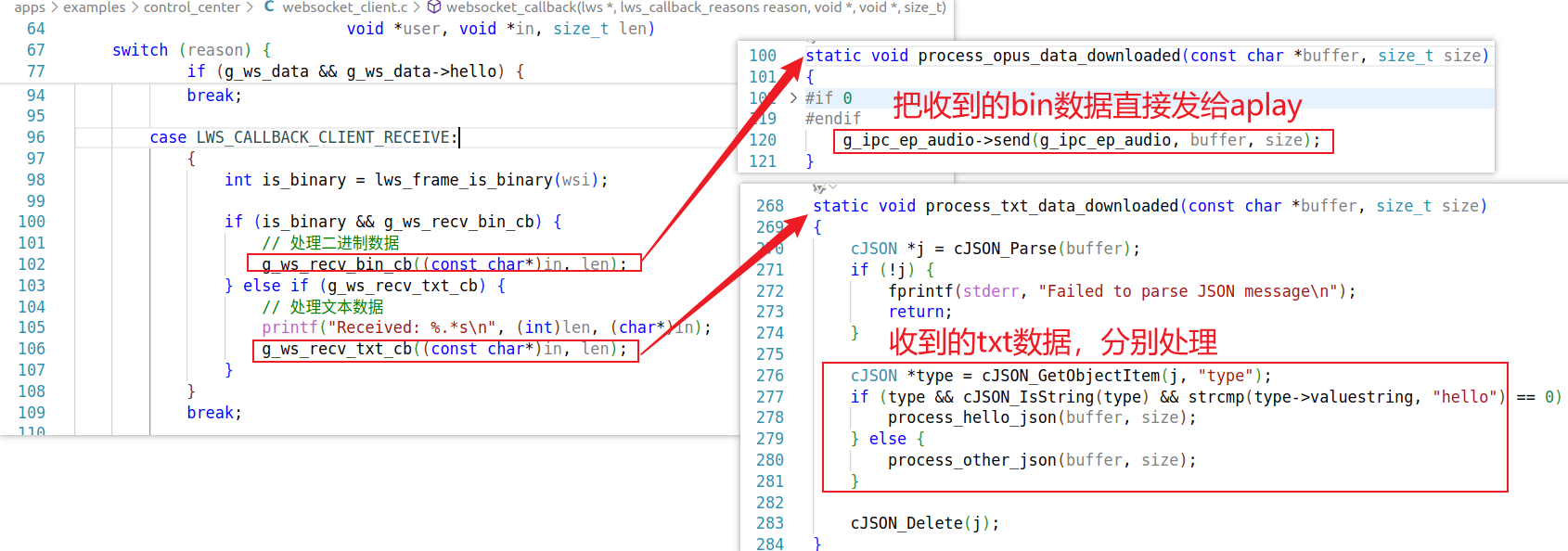

② 等待服务器的数据：

对于bin数据（就是音频）直接发送给aplay进程：

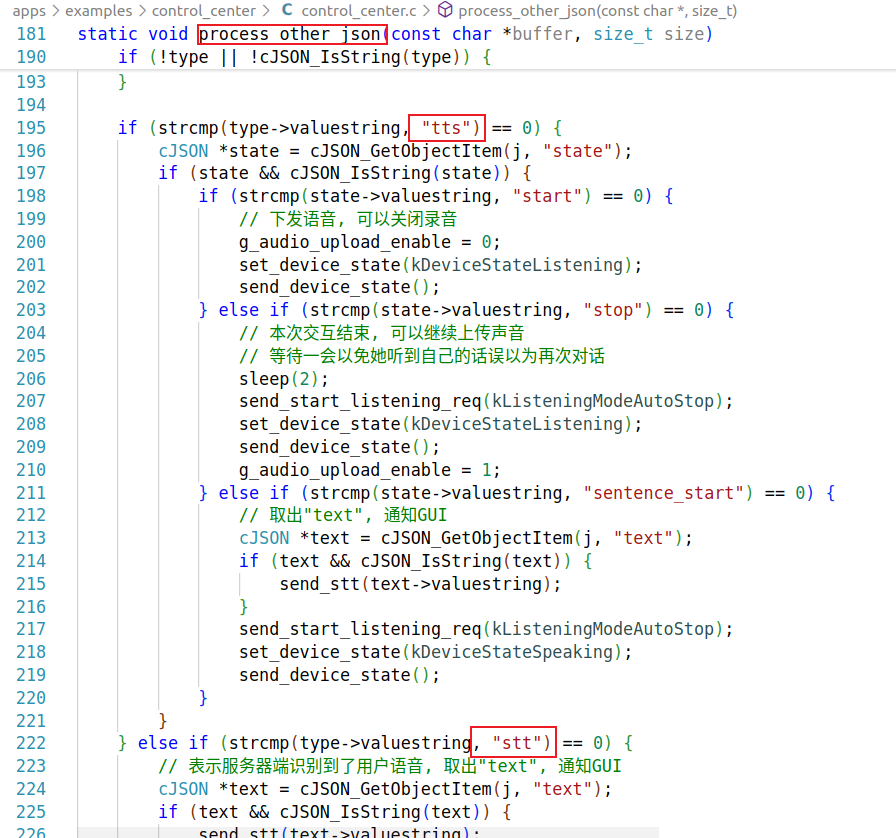

对于txt数据则分别处理：

收到hello信息（握手）时，上报设备的iot参数（比如设备上的LED信息等）、通知服务器启动监听（start，开始处理上报的语音）。

收到stt（用户说话后，服务器转换为文字）：就发送给GUI显示出来。

收到llm：把表情转发给GUI显示出来。

收到tts（服务器的回复，先传文本）：发送给GUI显示出来。

https功能开发​

HTTP基础概念及操作​

libcurl库的使用​

示例程序​

上机测试​

websocket功能开发​

WebSocket 基本概念​

libwebsockets 的使用​

示例程序​

上机测试​

任务间通信功能开发​

接口函数​

使用示例​

声音程序与控制中心演示​

上传源码​

修改编译脚本​

配置openvela​

使用小智AI机器人​

声音程序与控制中心代码阅读​

arecord​

aplay​

control_center​

https功能开发

HTTP基础概念及操作

libcurl库的使用

示例程序

上机测试

websocket功能开发

WebSocket 基本概念

libwebsockets 的使用

示例程序

上机测试

任务间通信功能开发

接口函数

使用示例

声音程序与控制中心演示

上传源码

修改编译脚本

配置openvela

使用小智AI机器人

声音程序与控制中心代码阅读

arecord

aplay

control_center
